CS7003CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：35 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7003CTP4DU属于超高精密角接触球轴承系列，其基本尺寸为内径17mm、外径35mm、厚度20mm，对应英制尺寸分别约为0.669英寸、1.378英寸和0.787英寸。该型号采用陶瓷球材质与密封结构设计，在高速运转条件下可减少摩擦损耗与热量积聚，同时具备较好的刚性支撑能力。此类轴承常应用于对旋转精度和动态稳定性要求较高的场景，例如精密仪器主轴、高速电主轴或高精度旋转平台等设备。由于采用陶瓷材料，其在耐腐蚀性和轻量化方面表现较为突出，但具体性能需结合实际工况综合评估。选型时需注意匹配预紧力、润滑条件及安装方式，以充分发挥其技术特性。
C
S
7
0
0
3
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
03：内径：17 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
03：
内径：17 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7003CTP4DU | |

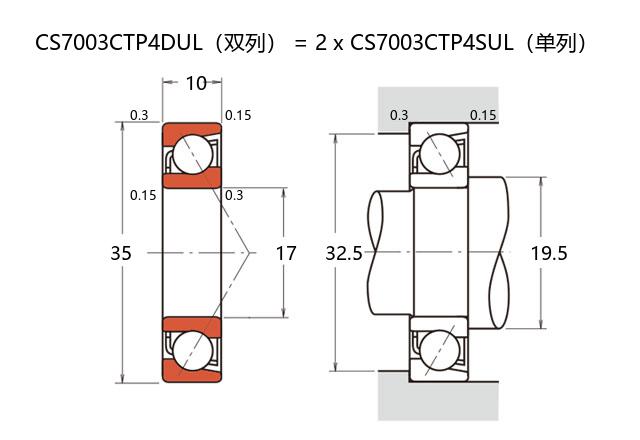

| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 35 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | 20 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 13 |
| 基本额定静载荷 | C0r | 7.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 3.38 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.5 | |
| 作用点(mm) | ||
| a | 8.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 57700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 32.5 | |
| Db(max) | 33.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 30 |
| 中预紧 | M | 75 |
| 重预紧 | H | 174 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 18 |
| 轻预紧 | L | 24 |
| 中预紧 | M | 35 |
| 重预紧 | H | 53 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 2 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -7 |
| 重预紧 | H | -16 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.072 | ||
