63/22ZZNR轴承
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：22 mm，外径：56 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【ZZ：双侧铁质防尘盖】【NR：带止动环和止动槽】
63/22ZZNR为一款深沟球轴承，其内径22mm，外径56mm，厚度16mm，属带卡环型标准深沟球轴承。该结构具有径向负载承载能力，同时可适应一定程度的轴向负荷。外圈带有卡环槽设计，便于安装定位，适用于轴向固定要求较高的场合。
轴承采用防尘盖密封（ZZ后缀），有助于避免污染物进入内部，提升运行稳定性。NR后缀表示外圈带止动槽，可与机壳配合实现轴向限位，适用于空间紧凑或需简化结构的装配环境。这类轴承常见于小型电机、仪器设备或传动系统中，具有结构紧凑、维护简便的特点。
实际应用中需根据工况选择配合及润滑方式，并注意安装精度与载荷条件，以保障使用寿命与运行性能。
6
3
/
2
2
Z
Z
N
R
6：深沟球轴承
3：尺寸系列：中窄 03 系列
/：分隔符
22：公称内径：22 mm
ZZ：双侧铁质防尘盖
NR：带止动环和止动槽
6：
深沟球轴承
3：
尺寸系列：中窄 03 系列
/：
分隔符
22：
公称内径：22 mm
ZZ：
双侧铁质防尘盖
NR：
带止动环和止动槽
| 公称型号 | ||
| 按密封形式区分 | 开式 | 63/22NR |
| 按密封形式区分 | 铁盖 | 63/22ZZNR |
| 按密封形式区分 | 非接触式密封 | 63/22-2RZNR |
| 按密封形式区分 | 接触式密封 | 63/22-2RSNR |

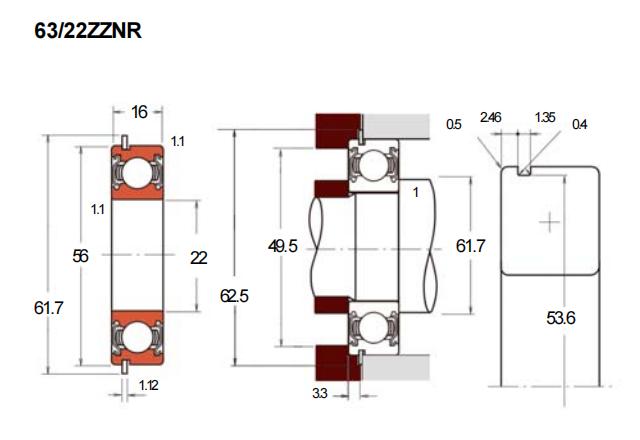

| 主要尺寸(mm) | ||
| 内径 | d | 22 |
| 外径 | D | 56 |
| 宽度 | B | 16 |
| r(min) | 1.1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 18.4 |
| 基本额定静载荷 | Cor | 9.25 |
| 系数 | ||
| f0 | 12.4 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 13000 |
| 脂润滑 | 2RS | 9500 |
| 油润滑 | Open/Z | 16000 |
| 卡槽尺寸(mm) | ||
| a(max) | 2.46 | |
| b(min) | 1.35 | |
| D1(max) | 53.6 | |
| r0(max) | 0.4 | |
| rN(min) | 0.5 | |
| 卡环（mm） | ||
| D2(max) | 61.7 | |
| f(max) | 1.12 | |
| 安装尺寸(mm) | ||
| da(min) | 28.5 | |
| da(max) | 30.5 | |
| Da(max) | 49.5 | |
| ra(max) | 1 | |
| Dx(min) | 62.5 | |
| Cy(max) | 3.3 | |
| 重量(kg) | 0.179 | |
