HCS7920FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：接触角 18°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS7920FTP4DU是一款适用于高精度应用场景的角接触球轴承。其基本尺寸为内径100毫米，外径140毫米，厚度40毫米，结构紧凑且符合常见安装需求。该轴承归属于超高精密轴承类别中的精密角接触球轴承系列，设计上采用了陶瓷小球材质，具备较低的密度和优异的抗磨损特性，有助于减少高速运转时的离心力效应。同时，其密封结构能有效控制污染物侵入，延长使用寿命。
在性能表现方面，该型号轴承展现出良好的刚性及运转平稳性，适用于中高转速条件。其接触角设计优化了轴向载荷承受能力，可在多类精密设备中提供可靠支撑。由于选材与工艺的适配，它在降低摩擦热量和维持尺寸稳定性方面具有潜在优势。
典型应用领域包括精密机床主轴、高速电主轴以及测量仪器等工况。此类轴承在长期运行中能够保持较稳定的精度水平，对于提升设备整体性能具有一定助益。需要注意的是，实际使用中需结合具体工况条件进行选型与维护。
H
C
S
7
9
2
0
F
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
F：接触角 18°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
F：
接触角 18°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS7920FTP4DU | |

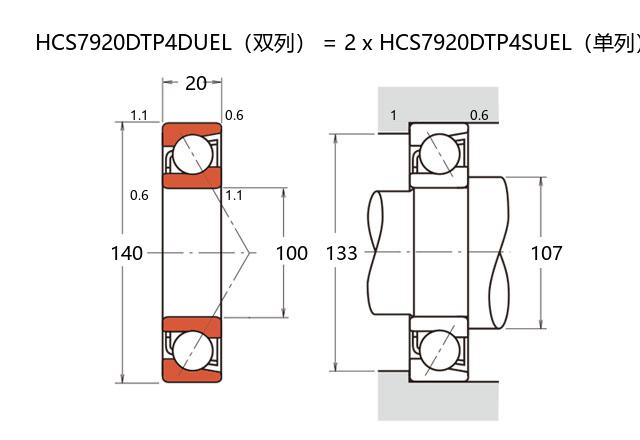

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 76 |
| 基本额定静载荷 | C0r | 67 |
| 极限载荷(KN) | ||
| 轴向-单个 | 33 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 29.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 362 |
| 中预紧 | M | 1000 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 81 |
| 轻预紧 | L | 128 |
| 中预紧 | M | 189 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.346 | ||
