深沟球轴承的型号看似一串复杂的字母数字，但其实有规律可循，下面我将为您全面解析深沟球轴承的型号命名规则。
一、核心概念：型号的构成
一个标准的深沟球轴承型号通常由 【前置代号】+ 【基本代号】 + 【后置代号】 三部分组成。
基本代号：核心部分，包含了轴承的类型、尺寸系列和内径，绝大多数情况下，我们谈论的型号就是指基本代号。
前置代号：表示轴承的组件或特殊变型（如CALOX的SC表示轴承的材质为不锈钢内外圈 + 陶瓷球）。
后置代号：表示轴承的精度、公差、游隙、保持架、热处理等特殊要求。
对于深沟球轴承，我们最常接触的是 【基本代号】和【后置代号】。
二、基本代号详解
基本代号通常由数字和字母组成，最常见的结构是：类型代号 + 尺寸系列代号 + 内径代号。
1、类型代号（第一位或前两位）
数字 6 代表“深沟球轴承”。
有时会看到 60、62、63、64 等，这里的 “6” 是类型，“0”、“2”、“3”、“4” 其实是接下来要讲的尺寸系列代号的一部分。
2、尺寸系列代号
这个代号由两位数字组成，决定了轴承的宽度系列和直径系列。它直观地反映了轴承的“胖瘦”和“厚薄”。
常见尺寸系列组合（对于深沟球轴承）：
60系列：特轻系列。例如：6000、6001。
62系列：轻窄系列。最常见的系列之一，如 6200、6203、6205。
63系列：中窄系列。比62系列更“强壮”，如 6305、6308。
64系列：重窄系列。
16系列：特轻宽系列。如 16001。
16系列：轻宽系列。如 16002。
3、内径代号（最后两位）
这最后两位数字直接指明了轴承的内径尺寸，它有固定的计算规则。
内径代号从 00 开始。
代号 00：内径 = 10 mm
代号 01：内径 = 12 mm
代号 02：内径 = 15 mm
代号 03：内径 = 17 mm
内径代号 04 至 96：
内径 = 代号 × 5
例如：6204，内径代号是04，内径 = 04 × 5 = 20 mm。
例如：6310，内径代号是10，内径 = 10 × 5 = 50 mm。
内径代号大于或等于 96：有特殊的对照表，通常为大尺寸轴承。
内径代号小于 04：即 00, 01, 02, 03，直接对应上面的特定尺寸。
三、后置代号详解
后置代号用字母和数字表示轴承的精度、材料和特殊设计，它们按特定顺序排列，常见的有：
1、内部结构 & 游隙
C：代表标准游隙，后面常跟数字，如 C0、C2、C3、C4、C5。
C0：标准游隙（通常省略不标）
C2：小于C0的游隙
C3：大于C0的游隙（常用于高温或过盈配合）
C4：大于C3的游隙
C5：大于C4的游隙
2、密封与防尘

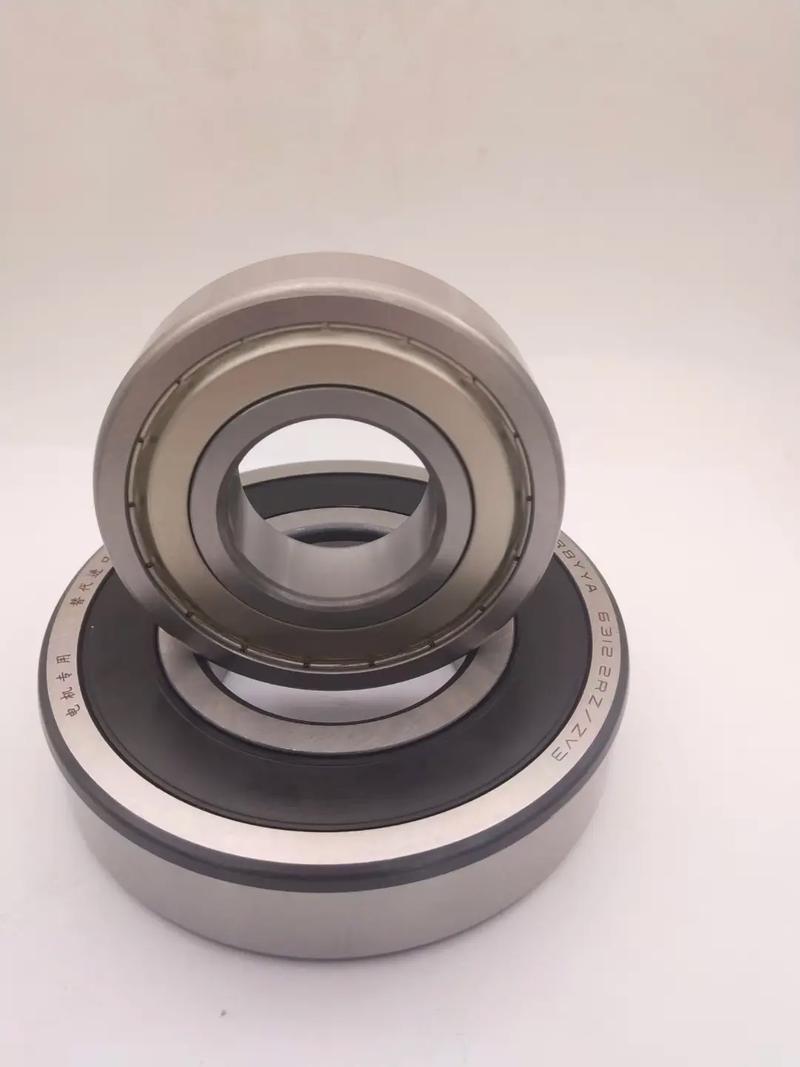

Z 或 ZR：金属防尘盖（一面或两面）。
RS 或 RZ：接触式橡胶密封圈（一面）。

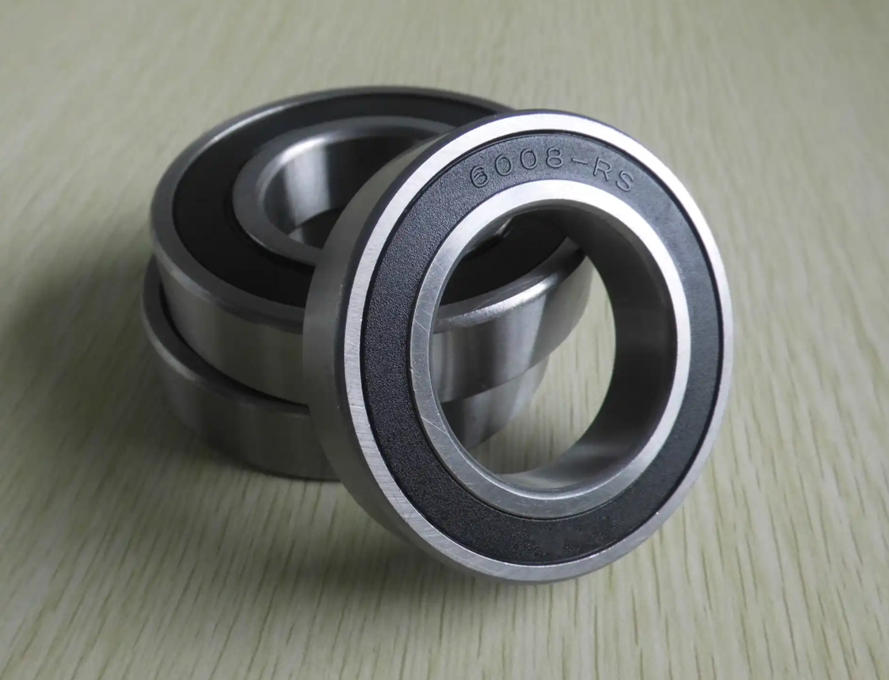

2RS 或 2RZ：两面带接触式橡胶密封圈。
LS：低摩擦密封。
ZZ：两面带金属防尘盖。
3、保持架
J：钢板冲压保持架。
M：黄铜实体保持架。
TN：工程塑料保持架（如PEEK）。
4、精度等级 & 公差
P0：普通级（代号中通常省略）。
P6：高级。
P5：精密级。
P4：超精密级。
P2：超超精密级。
/ABEC：美国等级标准，如 ABEC-1(P0)， ABEC-3(P6)， ABEC-5(P5)， ABEC-7(P4)， ABEC-9(P2)。
四、实战解析：看懂一个完整型号
让我们来解析一个复杂的型号：6308-2RS C3 TN1 P5
基本代号 6308。
6：深沟球轴承。
3：尺寸系列（中窄系列）。
08：内径代号，内径 = 08 × 5 = 40 mm。
所以，这是一个内径40mm的中系列深沟球轴承。
后置代号:
-2RS：两面带接触式橡胶密封圈，这种轴承是预填润滑脂的，防尘防水性好，但转速受限。
C3：径向游隙大于C0标准，适用于轴与轴承座有较大过盈配合，或工作温度较高的场合。
TN1：注塑成型的尼龙保持架，重量轻，允许更高的转速，且有自润滑特性。
P5：精密级公差，尺寸精度和旋转精度高于普通级(P0)轴承。
综合解读：这是一个内径40mm、中系列、两面橡胶密封、C3组游隙、尼龙保持架、P5级精度的深沟球轴承。它是一个适用于高精度、中等转速、有一定密封和温升要求场合的高性能轴承。
