LMH5LF轴承
更新日期：
类型：【直线运动 - 加长型切边法兰直线轴承】
基本尺寸：内径：5 mm，外径：10 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：直线运动轴承】【H：切边法兰盘】后缀列表：【L：加长型】【F：SUS-304 外壳，440C 滚珠】
LMH5LF型号直线轴承属于加长型切边法兰直线轴承系列，对应LMH-L-304型结构。该轴承内径为5毫米，外径10毫米，厚度28毫米，其尺寸设计在紧凑空间中可提供较长的导向行程。加长型结构有助于提升负载分布的均匀性，切边法兰设计则便于安装和固定，适用于需要侧向定位的线性运动场合。
此类轴承通常采用金属外壳并配合内部滚动体结构，能够承受径向载荷，并在往复直线运动中保持较低的摩擦系数。由于体积较小且结构轻量化，常被应用于小型自动化设备、精密仪器或电子机械等领域，例如光学调整机构、小型传动模组等场景。需要注意的是，实际使用中需结合具体工况匹配润滑条件与配合公差，以优化运行平稳性与使用寿命。
L
M
H
5
L
F
LM：直线运动轴承
H：切边法兰盘
5：内径代号，内径：5 mm
L：加长型
F：SUS-304 外壳，440C 滚珠
LM：
直线运动轴承
H：
切边法兰盘
5：
内径代号，内径：5 mm
L：
加长型
F：
SUS-304 外壳，440C 滚珠
| 公称型号(LMH-L-F系列) | ||
| 品牌：CALOX | 开式 | LMH5LF |
| 密封型 | LMH5LFUU | |

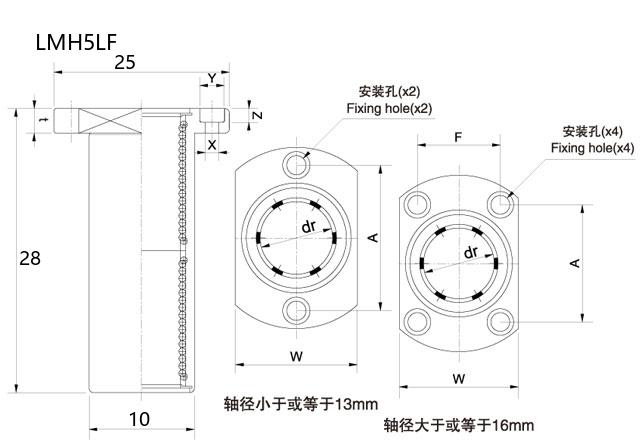

| 主要尺寸(mm) | ||
| 内径 | dr | 5 |
| 外径 | D | 10 |
| L | 28 | |
| 公差(μm) | ||
| 高可计算 | Δdr | 0/-10 |
| ΔD | 0/-11 | |
| 公差(mm) | ||
| ΔL | ±0.3 | |
| 法兰部(mm) | ||
| 高可实测 | Df | 25 |
| W | 16 | |
| F | － | |
| A | 17 | |
| t | 5 | |
| P.C.D | 17 | |
| X×Y×Z | 3.5×6×3.1 | |
| 轴径 | ||
| d(mm) | 5 | |
| 钢球 | ||
| 线路(n) | 4 | |
| 偏心 | ||
| e(μm) | 10 | |
| 直角度 | ||
| ⊥(μm) | 10 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 0.263 |
| 基本额定静载荷 | Cor | 0.412 |
| 容许静力矩 | ||
| Mo(N·m) | 1.38 | |
| 材质 | ||
| 高可出具 | 外壳(Ring) | SUS304 |
| 保持架(Cage) | 树脂 | |
| 滚动体(Ball) | 440C | |
| 表面处理 | ||
| Surface | — | |
| 精度 | ||
| 等级(P) | 普通级 | |
| 质量 | ||
| m(kg) | 0.021 | |
