C7903ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：30 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7903 ETP4DU型轴承属于超高精密角接触球轴承系列，其基本尺寸为内径17毫米、外径30毫米、厚度14毫米。该型号采用陶瓷球标准设计，具有较高的刚度和运转精度，适用于高速及高精度要求的工况环境。
在材料方面，轴承滚动体使用陶瓷材质，这种材料具备低密度、高硬度及耐腐蚀特性，有助于降低高速运转时的离心力，减少摩擦温升。保持架结构经过优化，进一步提升了轴承在高速条件下的稳定性。该类轴承通常成对安装，通过预紧调节可有效控制轴向和径向跳动。
该系列轴承常见于精密机床主轴、电主轴及高转速传动系统等应用场景，能够满足中等载荷下的高精度旋转需求。在使用过程中需注意配合公差与润滑条件的合理性，以充分发挥其性能特点并延长使用寿命。
C
7
9
0
3
E
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
03：内径：17 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
03：
内径：17 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

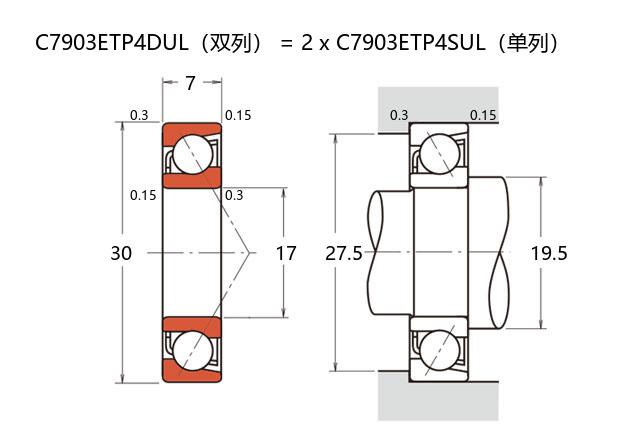

| 公称型号 | ||
| 标准陶瓷球型 | C7903ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 30 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 9.7 |
| 基本额定静载荷 | C0r | 5.52 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.63 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 55400 |
| 油润滑 | Oil | 83000 |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 27.5 | |
| Db(max) | 28.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 14 |
| 轻预紧 | L | 37 |
| 中预紧 | M | 84 |
| 重预紧 | H | 167 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 37 |
| 轻预紧 | L | 53 |
| 中预紧 | M | 72 |
| 重预紧 | H | 95 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 1 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -4 |
| 重预紧 | H | -8 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.03 | ||
