GEWZ69ES轴承
更新日期：
类型：【关节轴承 - 关节轴承(向心英制)】
基本尺寸：内径：69.85 mm，外径：111.125 mm，厚度：104.78 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【G：关节轴承】【E：向心型】【W：宽内圈，单缝外圈】【Z：英制尺寸】后缀列表：【E：关节为【钢/钢】材质，非自润滑】【S：内外圈均设有油槽油孔】
GEWZ69ES型关节轴承属于向心关节轴承中的英制系列产品，其结构设计符合带油孔型特征。该型号轴承的基本尺寸为内径69.85毫米，外径111.125毫米，厚度104.78毫米，换算为英制单位约为内径2.75英寸，外径4.375英寸，厚度4.125英寸。
该轴承采用向心结构，具备一定范围的调心能力，适用于存在微小不对中或摆动运动的工况。油孔设计便于润滑剂注入，有助于形成润滑膜，减少摩擦磨损。此类轴承在工程机械、工业传动等设备中具有应用潜力，可承受径向载荷与一定角度的轴向载荷。
英制尺寸标准使其在部分采用英制体系的设备维护与替换中具有适用性。其结构特征考虑了润滑维护的便利性，可能对延长使用寿命产生积极影响。实际应用中需根据具体工况验证其性能表现，并参考技术资料确认安装与维护要求。
G
E
W
Z
6
9
E
S
G：关节轴承
E：向心型
W：宽内圈，单缝外圈
Z：英制尺寸
69：英制尺寸内径换算为公制后的整数位：69 mm
E：关节为【钢/钢】材质，非自润滑
S：内外圈均设有油槽油孔
G：
关节轴承
E：
向心型
W：
宽内圈，单缝外圈
Z：
英制尺寸
69：
英制尺寸内径换算为公制后的整数位：69 mm
E：
关节为【钢/钢】材质，非自润滑
S：
内外圈均设有油槽油孔

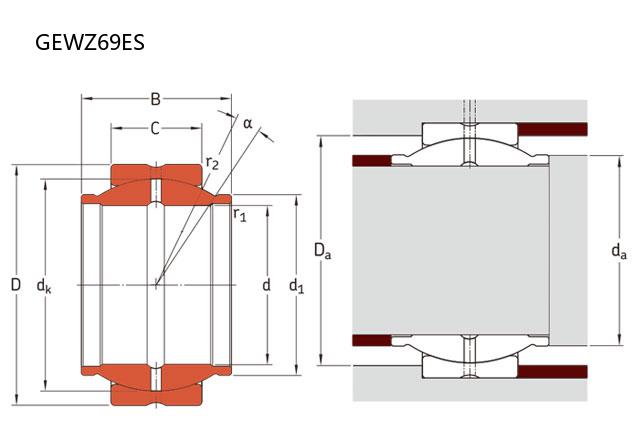

| 公称型号(英制向心型) | ||
| 品牌：CALOX | GEWZ-ES油润滑型 | GEWZ69ES |
| 主要尺寸(mm) | ||
| 内径 | d | 69.85 |
| 外径 | D | 111.125 |
| 厚度 | B | 104.78 |
| 外圈厚度 | C | 52.38 |
| 高可实测 | dk | 100.33 |
| d2 | 85.9 | |
| a | 9 | |
| r1s(min) | 1 | |
| r2s(min) | 1 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(max) | 85.9 |
| Da(min) | 95.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 430 |
| 基本额定静载荷 | Cor | 1270 |
| 重量(kg) | 3.1 | |
