HCS708CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：8 mm，外径：22 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【C：接触角 15°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS708CTP4DU是一款超高精密角接触球轴承，其内径为8毫米，外径22毫米，厚度14毫米。该轴承采用陶瓷小球材料，具备轻质、高硬度和耐腐蚀特性，能够有效降低高速运转时的离心力影响，提升动态性能。密封结构的设计有助于在复杂工况下防止污染物侵入，延长使用寿命。
作为精密角接触球轴承的一种，该型号适用于高转速和高刚性的应用场景，常见于小型主轴、精密仪器及高精度旋转平台等领域。其接触角设计优化了轴向和径向载荷的分配，在连续运转中保持稳定的精度表现。
该轴承在装配时通常需要预加载，以增强系统刚性和减小振动。使用过程中需注意润滑条件与安装方式，确保其性能充分发挥。整体而言，该型号轴承在精密机械中为旋转系统提供了可靠的支撑方案，适合对运行平稳性和精度有较高要求的场合。
H
C
S
7
0
8
C
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
8：内径代号，内径：8 mm
C：接触角 15°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
8：
内径代号，内径：8 mm
C：
接触角 15°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对

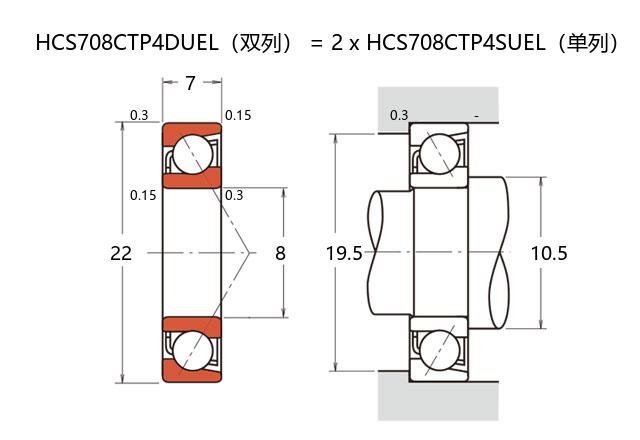

| 公称型号 | ||
| 高速陶瓷球密封型 | HCS708CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 8 |
| 外径 | D | 22 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.62 |
| 基本额定静载荷 | C0r | 1.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.66 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7 | |
| 作用点(mm) | ||
| a | 5.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 127000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 10.5 | |
| Da(max) | 19.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 5.9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 21 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 15 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 6 |
| 轻预紧 | L | 4 |
| 中预紧 | M | 1 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.024 | ||
