RNAFW506540轴承
类型：【滚针轴承 - 车制滚针轴承】
基本尺寸：内径：50 mm，外径：65 mm，厚度：40 mm。
价格区间：￥154.35 - ￥182.13【详情】
前缀列表：【R：无内圈】【NAF：附带分离型保持架滚针轴承】【W：双列】
RNAFW506540属于滚针轴承中的车制滚针轴承系列，具体为NAF(W)无挡边型结构。其基本尺寸为内径50毫米、外径65毫米、厚度40毫米，采用薄壁设计和无挡边构造，有助于在紧凑安装空间内实现较高的径向承载能力。该轴承通过密集排列的滚针结构优化了载荷分布，适用于径向空间受限且需要承受较高径向负荷的工况。
在应用中，该型号常见于各类传动系统、齿轮箱及支撑结构中，可在中等转速条件下保持稳定运转。由于采用无挡边设计，安装时需注意轴与轴承座的轴向定位配合，以防止工作中出现轴向窜动。该结构通常适用于内圈与轴过盈配合的安装方式，便于在整体机械设计中实现紧凑布局。选用时应结合实际工况条件评估其适配性，包括负载类型、转速范围及工作环境等因素。
R
N
A
F
W
5
0
6
5
4
0
R：无内圈
NAF：附带分离型保持架滚针轴承
W：双列
50：内径代号，内径：50 mm
65：外径代号，外径：65 mm
40：厚度代号，厚度：40 mm
R：
无内圈
NAF：
附带分离型保持架滚针轴承
W：
双列
50：
内径代号，内径：50 mm
65：
外径代号，外径：65 mm
40：
厚度代号，厚度：40 mm

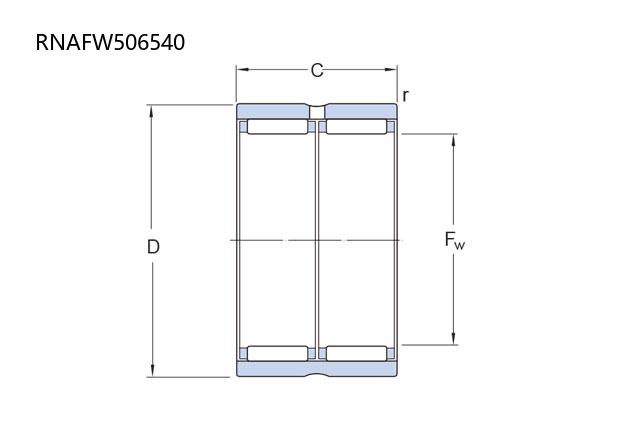

| 轴承型号 | ||
| 品牌：CALOX | NAF(W) | RNAFW506540 |
| 主要尺寸(mm) | ||
| 滚子下直径 | d(Fw) | 50 |
| 外径 | D | 65 |
| 厚度 | C | 40 |
| 高可实测 | rs(min) | 0.6 |
| F(Fw) | 50 | |
| 内圆公差 | +0.041~+0.025 | |
| E | 58 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 61.5 |
| 基本额定静载荷 | Cor | 122.6 |
| 允许转速(rpm) | ||
| 高可计算 | 脂润滑 | 5500 |
| 油润滑 | 8000 | |
| 安装尺寸(mm) | ||
| 高可实测 | db | 55.2 |
| da(min) | ||
| da(max) | ||
| Da(max) | 61 | |
| Db | 50.8 | |
| ras(max) | 0.6 | |
| 配套轴承型号 | ||
| 高可推荐 | 内圈 | — |
| 外圈(组合) | — | |
| 重量(kg) | 0.345 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| INA RNAO50X65X40轴承 RNAF |
INA | 50 X 65 X 40 | 50 | 182.13 | ￥154.35 |
