RNAFW223026轴承
类型：【滚针轴承 - 车制滚针轴承】
基本尺寸：内径：22 mm，外径：30 mm，厚度：26 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【R：无内圈】【NAF：附带分离型保持架滚针轴承】【W：双列】
RNAFW223026属于滚针轴承中的车制滚针轴承系列，具体分类为NAF(W)无挡边型。该型号轴承的内径尺寸为22毫米，外径尺寸为30毫米，厚度尺寸为26毫米。采用无挡边设计，使得其结构较为紧凑，适用于径向空间有限的安装位置。在结构特性方面，该轴承的滚子呈细长形状，有助于提升径向负荷的承载能力，同时保持相对较小的截面高度。
这类轴承在机械设备中常见于支撑轴类零件，适用于中低速运转条件下的工作场景。由于采用车制工艺，其内外圈通常具备较好的尺寸一致性。在安装时需注意保持与相邻部件的配合精度，以发挥其应有的性能。此类结构设计允许轴相对于轴承座在一定范围内产生轴向位移，适用于存在轻微热膨胀或对中误差的工况。
在实际应用中，用户需根据设备的工作条件、负荷性质及转速范围等因素综合考虑其适用性。该型号轴承多用于传动系统、支撑结构等工业领域，其尺寸参数为相关设计选型提供了基础参考依据。
R
N
A
F
W
2
2
3
0
2
6
R：无内圈
NAF：附带分离型保持架滚针轴承
W：双列
22：内径代号，内径：22 mm
30：外径代号，外径：30 mm
26：厚度代号，厚度：26 mm
R：
无内圈
NAF：
附带分离型保持架滚针轴承
W：
双列
22：
内径代号，内径：22 mm
30：
外径代号，外径：30 mm
26：
厚度代号，厚度：26 mm

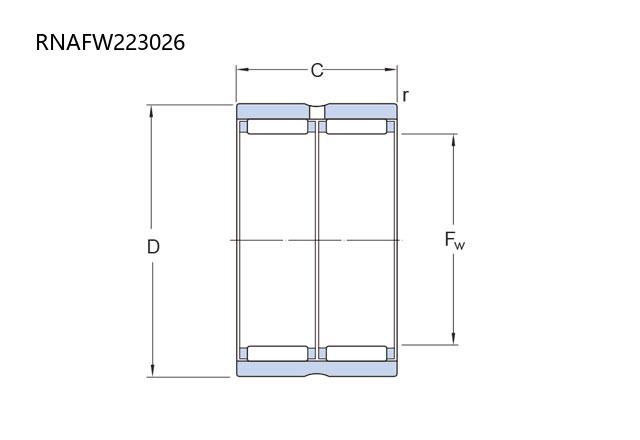

| 轴承型号 | ||
| 品牌：cαLoc | NAF(W) | RNAFW223026 |
| 主要尺寸(mm) | ||
| 滚子下直径 | d(Fw) | 22 |
| 外径 | D | 30 |
| 厚度 | C | 26 |
| cαLoc实测 | rs(min) | 0.3 |
| F(Fw) | 22 | |
| 内圆公差 | +0.033~+0.020 | |
| E | 26 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 17.6 |
| 基本额定静载荷 | Cor | 30.3 |
| 允许转速(rpm) | ||
| cαLoc计算 | 脂润滑 | 12000 |
| 油润滑 | 18000 | |
| 安装尺寸(mm) | ||
| cαLoc实测 | db | 25.6 |
| da(min) | ||
| da(max) | ||
| Da(max) | 28 | |
| Db | 22.6 | |
| ras(max) | 0.3 | |
| 配套轴承型号 | ||
| cαLoc推荐 | 内圈 | IR172226 |
| 外圈(组合) | NAFW173026 | |
| 重量(kg) | 0.054 | |
