NAF659530轴承
更新日期：
类型：【滚针轴承 - 车制滚针轴承】
基本尺寸：内径：65 mm，外径：95 mm，厚度：30 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NAF：附带分离型保持架滚针轴承】
NAF659530型号轴承属于滚针轴承中的车制滚针轴承系列，具体为NAF(W)无挡边型结构设计。其主要尺寸参数为内径65毫米、外径95毫米，厚度30毫米，换算为英制尺寸分别约合2.559英寸、3.74英寸及1.181英寸。该轴承采用无挡边构造，使得滚针组件在径向空间内具有更大的容纳密度，有助于提升径向负荷承载能力。
此类轴承通常适用于轴向空间受限但需承受较高径向载荷的工况，例如传动装置、齿轮箱或小型机械的旋转支撑部位。其车制外圈经过精密加工，可与标准精度轴配合使用，在保证运转稳定性的同时降低安装结构的复杂度。由于无挡边设计，该型号不适用于承受显著轴向负荷的场合，需配合其他轴向定位元件使用。
在选用时需结合实际工况考虑润滑条件与配合公差，以确保其发挥预期性能并维持稳定使用寿命。此类轴承在工业传动领域具有较为广泛的应用基础。
N
A
F
6
5
9
5
3
0
NAF：附带分离型保持架滚针轴承
65：内径代号，内径：65 mm
95：外径代号，外径：95 mm
30：厚度代号，厚度：30 mm
NAF：
附带分离型保持架滚针轴承
65：
内径代号，内径：65 mm
95：
外径代号，外径：95 mm
30：
厚度代号，厚度：30 mm

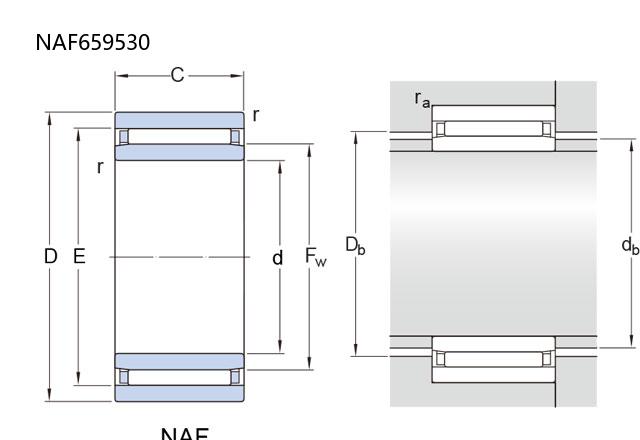

| 轴承型号 | ||
| 品牌：CALOX | NAF(W) | NAF659530 |
| 主要尺寸(mm) | ||
| 滚子下直径 | d(Fw) | 65 |
| 外径 | D | 95 |
| 厚度 | C | 30 |
| 高可实测 | rs(min) | 1 |
| F(Fw) | 75 | |
| 内圆公差 | ||
| E | 83 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 63.2 |
| 基本额定静载荷 | Cor | 144.2 |
| 允许转速(rpm) | ||
| 高可计算 | 脂润滑 | 3600 |
| 油润滑 | 5500 | |
| 安装尺寸(mm) | ||
| 高可实测 | db | 82.2 |
| da(min) | 70 | |
| da(max) | 73 | |
| Da(max) | 90 | |
| Db | 76 | |
| ras(max) | 1 | |
| 配套轴承型号 | ||
| 高可推荐 | 内圈 | IR657530 |
| 外圈(组合) | RNAF759530 | |
| 重量(kg) | 0.8 | |
