LM522549/LM522510D轴承
更新日期：
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】
基本尺寸：内径：109.987 mm，外径：159.987 mm，厚度：74.612 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：轻中型承载】后缀列表：【LM：轻中型承载】【D：双列外圈】
LM522549/LM522510D是一款TDO型双列圆锥滚子轴承，其结构由内圈、外圈及两列圆锥滚子组成，适用于承受以径向载荷为主的复合载荷工况。该轴承的基本尺寸为内径约109.987毫米、外径约159.987毫米、厚度约74.612毫米，对应英制尺寸分别约为4.330英寸、6.299英寸和2.938英寸。
TDO型设计通常具备可分离特性，便于安装与维护。在应用方面，此类轴承常见于中等转速、高刚性要求的场景，例如部分工业传动设备、重型运输机械或工程机械的轴系支撑部位。其双列结构有助于提升承载能力，并在一定程度上平衡双向轴向载荷。
选型时需结合实际工况考虑润滑条件、配合公差及工作温度范围。此类轴承的特性使其在需要紧凑结构和较高负载容量的设备中具有一定适用性，但具体性能表现仍取决于实际使用环境和维护状况。
L
M
5
2
2
5
4
9
/
L
M
5
2
2
5
1
0
D
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
225：内径范围：4-5 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：522549
/：分隔符
LM：轻中型承载
5：28º30' ≤ 锥角 < 30º30'
225：内径范围：4-5 in
10：部件代号，10表示外圈，外圈基本代号：522510
D：双列外圈
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
225：
内径范围：4-5 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：522549
/：
分隔符
LM：
轻中型承载
5：
28º30' ≤ 锥角 < 30º30'
225：
内径范围：4-5 in
10：
部件代号，10表示外圈，外圈基本代号：522510
D：
双列外圈
| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | LM522549/LM522510D |

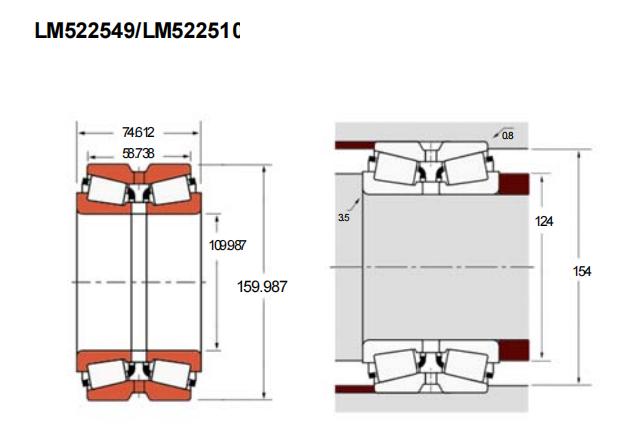

| 主要尺寸(mm) | ||
| 内径 | d | 109.987 |
| 外径 | D | 159.987 |
| 总厚度 | T | 74.612 |
| 外圈厚度 | C | 58.738 |
| 双列径向载荷(KN) | ||
| C1 | 316 | |
| 基本额定静载荷 | C90(2) | 81.8 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 47 |
| Ca90 | 32.3 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| db | 124 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 0.8 |
| Da | 154 | |
| 销孔(mm) | ||
| 高可实测 | Ka | - |
| Kb | - | |
| 常数e | 0.4 | |
| 载荷系数 | ||
| 高可出具 | K | 1.45 |
| Y1 | 1.68 | |
| Y2 | 2.5 | |
| 几何系数 | ||
| 高可出具 | G1 | 232 |
| G2 | 63.3 | |
| Cg | 0.1576 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | LM522549 |
| 整体外圈x1 | LM522510D | |
| 内隔圈×1 | LM522549XB | |
| 重量(kg) | 4.87 | |
