HH224334/HH224310CD轴承
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】
基本尺寸：内径：99.975 mm，外径：212.725 mm，厚度：142.875 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HH：超重型承载】后缀列表：【HH：超重型承载】【C：外形尺寸与基本零件号相同，内部几何形状不同】【D：双列外圈】
HH224334/HH224310CD属于圆锥滚子轴承中的双列TDO型结构，其设计特点在于两列圆锥滚子呈对称分布，能够同时承受径向载荷与双向轴向载荷。该型号的基本尺寸为内径99.975毫米，外径212.725毫米，厚度142.875毫米，换算为英制尺寸约为内径3.936英寸，外径8.375英寸，厚度5.625英寸。
此类轴承通过优化滚子与滚道的接触几何形状，有效分散载荷并减少应力集中，适用于中高速运转条件。在工业应用中，常出现在重型机械的齿轮箱、矿山设备的传动轴或大型电机的支撑部位等场景。其内外圈可分离的特点便于安装与调整游隙，同时双列结构有助于提升整体刚性。
需要注意的是，实际选用时需结合具体工况考虑润滑方式、温度变化及配合公差等因素，以确保轴承性能的稳定发挥。不同制造厂商可能在内部游隙值和热处理工艺方面存在细微差异，建议参考具体技术资料进行选型与应用。
H
H
2
2
4
3
3
4
/
H
H
2
2
4
3
1
0
C
D
HH：超重型承载
2：24º < 锥角 < 25º30'
243：内径范围：5-6 in
34：部件代号，34表示内圈和滚子保持架组件，基本代号：224334
/：分隔符
HH：超重型承载
2：24º ≤ 锥角 < 25º30'
243：内径范围：5-6 in
10：部件代号，10表示外圈，外圈基本代号：224310
C：外形尺寸与基本零件号相同，内部几何形状不同
D：双列外圈
HH：
超重型承载
2：
24º < 锥角 < 25º30'
243：
内径范围：5-6 in
34：
部件代号，34表示内圈和滚子保持架组件，基本代号：224334
/：
分隔符
HH：
超重型承载
2：
24º ≤ 锥角 < 25º30'
243：
内径范围：5-6 in
10：
部件代号，10表示外圈，外圈基本代号：224310
C：
外形尺寸与基本零件号相同，内部几何形状不同
D：
双列外圈

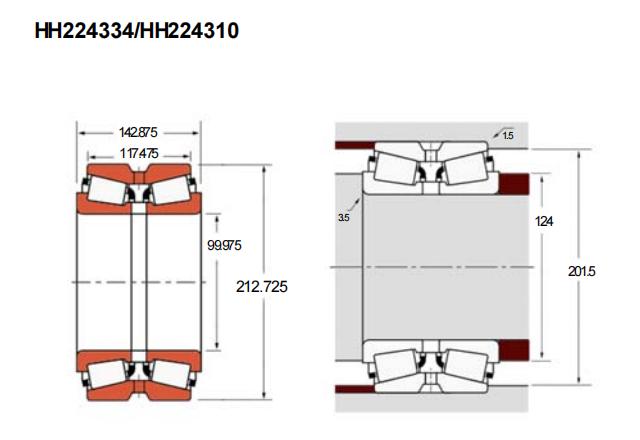

| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | HH224334/HH224310CD |
| 主要尺寸(mm) | ||
| 内径 | d | 99.975 |
| 外径 | D | 212.725 |
| 总厚度 | T | 142.875 |
| 外圈厚度 | C | 117.475 |
| 双列径向载荷(KN) | ||
| C1 | 1100 | |
| 基本额定静载荷 | C90(2) | 284 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 163 |
| Ca90 | 91 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| db | 124 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 1.5 |
| Da | 201.5 | |
| 销孔(mm) | ||
| 高可实测 | Ka | 25.4 |
| Kb | 7.9 | |
| 常数e | 0.33 | |
| 载荷系数 | ||
| 高可出具 | K | 1.79 |
| Y1 | 2.07 | |
| Y2 | 3.09 | |
| 几何系数 | ||
| 高可出具 | G1 | 367 |
| G2 | 43.4 | |
| Cg | 0.1182 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | HH224334 |
| 整体外圈x1 | HH224310CD | |
| 内隔圈×1 | HH224334XA | |
| 重量(kg) | 23.13 | |
