HCS7924FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：44 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：接触角 18°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS7924FTP4DU是一款适用于高精度应用场景的角接触球轴承，其基本尺寸为内径120mm、外径165mm、厚度44mm。该轴承属于超高精密类别的精密角接触球轴承系列，采用陶瓷小球材质并带有密封结构设计，有助于在高速运转条件下降低摩擦损耗并提升动态性能。密封装置的引入可减少外部污染物侵入，同时辅助维持内部润滑剂的稳定性，适合对清洁度与长期运转可靠性有较高要求的环境。
此类轴承在兼顾刚性与转速能力的同时，能够承受一定的轴向与径向复合载荷，常见于精密机床主轴、高速电主轴及测量仪器等设备中。其材料与结构特性有助于抑制温升并延长使用寿命，为设备的高精度平稳运行提供支持。需要注意的是，具体应用效果需结合实际工况与配套结构进行综合评估。
H
C
S
7
9
2
4
F
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
F：接触角 18°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
F：
接触角 18°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS7924FTP4DU | |

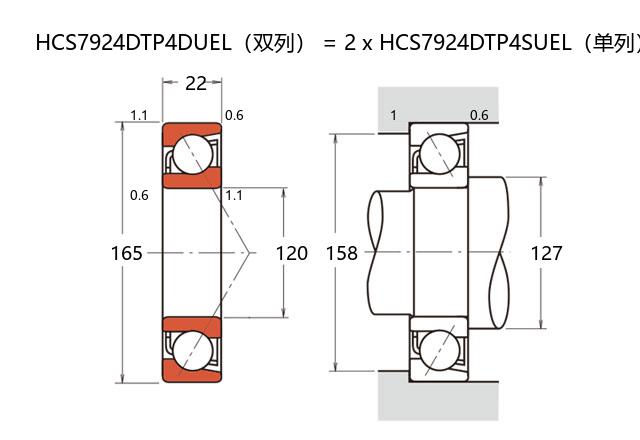

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | 44 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 108 |
| 基本额定静载荷 | C0r | 100 |
| 极限载荷(KN) | ||
| 轴向-单个 | 49 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 34.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 127 | |
| Da(max) | 158 | |
| Db(max) | 160 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 460 |
| 中预紧 | M | 1477 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 88 |
| 轻预紧 | L | 150 |
| 中预紧 | M | 234 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -33 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.898 | ||
