EE275108/275156CD轴承
更新日期：
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】
基本尺寸：内径：273.05 mm，外径：393.7 mm，厚度：157.162 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【EE：大小肋条，闭合导向滚子】后缀列表：【C：外形尺寸与基本零件号相同，内部几何形状不同】【D：双列外圈】
EE275108/275156CD属于TDO型双列圆锥滚子轴承，内径为273.05毫米，外径393.7毫米，厚度157.162毫米，折合英制尺寸分别约为10.75英寸、15.5英寸及6.19英寸。此类轴承采用双列圆锥滚子对称排列，能够同时承受径向载荷与双向轴向载荷，具有较高的刚性及运行稳定性。
TDO结构设计中包含整体式外圈与两个可分离内圈，便于安装调整与维护。其滚子与滚道经优化轮廓设计，有助于实现载荷均匀分布，降低应力集中风险。此类轴承适用于中低速重载工况，常见于大型工业设备，如矿山机械、重型运输系统及大型齿轮箱等场合。
在应用过程中需注意保持适当游隙与润滑条件，以优化轴承性能并延长使用寿命。选型时应结合实际载荷分布、转速要求及环境条件进行综合评估，确保与配套部件的协调运行。
E
E
2
7
5
1
0
8
/
2
7
5
1
5
6
C
D
EE：大小肋条，闭合导向滚子
2：24º < 锥角 < 25º30'
751：内径范围：21-22 in
08：部件代号，08表示内圈和滚子保持架组件，基本代号：275108
/：分隔符
2：24º ≤ 锥角 < 25º30'
751：内径范围：21-22 in
56：部件代号，56表示外圈，外圈基本代号：275156
C：外形尺寸与基本零件号相同，内部几何形状不同
D：双列外圈
EE：
大小肋条，闭合导向滚子
2：
24º < 锥角 < 25º30'
751：
内径范围：21-22 in
08：
部件代号，08表示内圈和滚子保持架组件，基本代号：275108
/：
分隔符
2：
24º ≤ 锥角 < 25º30'
751：
内径范围：21-22 in
56：
部件代号，56表示外圈，外圈基本代号：275156
C：
外形尺寸与基本零件号相同，内部几何形状不同
D：
双列外圈

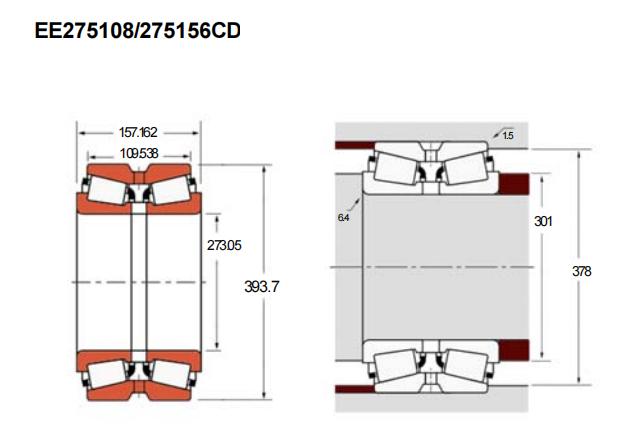

| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | EE275108/275156CD |
| 主要尺寸(mm) | ||
| 内径 | d | 273.05 |
| 外径 | D | 393.7 |
| 总厚度 | T | 157.162 |
| 外圈厚度 | C | 109.538 |
| 双列径向载荷(KN) | ||
| C1 | 1510 | |
| 基本额定静载荷 | C90(2) | 391 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 224 |
| Ca90 | 154 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 6.4 |
| db | 301 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 1.5 |
| Da | 378 | |
| 销孔(mm) | ||
| 高可实测 | Ka | 25.4 |
| Kb | 9.4 | |
| 常数e | 0.4 | |
| 载荷系数 | ||
| 高可出具 | K | 1.45 |
| Y1 | 1.68 | |
| Y2 | 2.5 | |
| 几何系数 | ||
| 高可出具 | G1 | 1450 |
| G2 | 201 | |
| Cg | 0.1555 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | EE275108 |
| 整体外圈x1 | 275156CD | |
| 内隔圈×1 | X1S-275108 | |
| 重量(kg) | 51.95 | |
