N1032-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：160 mm，外径：240 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1032-K-M-SP型号轴承属于超高精密圆柱滚子轴承系列，采用N型外圈无挡边设计结构。其基本尺寸为内径160毫米、外径240毫米、厚度38毫米，折合英制尺寸约为内径6.299英寸、外径9.449英寸、厚度1.496英寸。该轴承具有可分离式结构特点，内圈与滚子组件可独立安装，便于维护和调整。通过优化设计的滚子与滚道几何轮廓，有效减小了运转过程中的摩擦力和温升。轴承在径向负荷承载方面表现稳定，适用于中等转速工况。由于内外圈轴线允许微量相对位移，能够补偿因安装或温升引起的尺寸变化。此类轴承通常选用高品质渗碳钢材料，并经过特殊热处理工艺，使零部件具备良好的耐磨性和尺寸稳定性。在制造过程中采用精密磨削和超精加工技术，确保滚动体与滚道之间的匹配精度。这类产品常见于工业传动系统、精密主轴支撑等场景，特别适合需要调整径向游隙的设备配置。使用时需配合保持架引导滚子运动，并建议在清洁环境下搭配合适的润滑方案。
N
1
0
3
2
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
32：内径：160 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
32：
内径：160 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1032-M-SP |
| 单列N型 | 锥孔型 | N1032-K-M-SP |

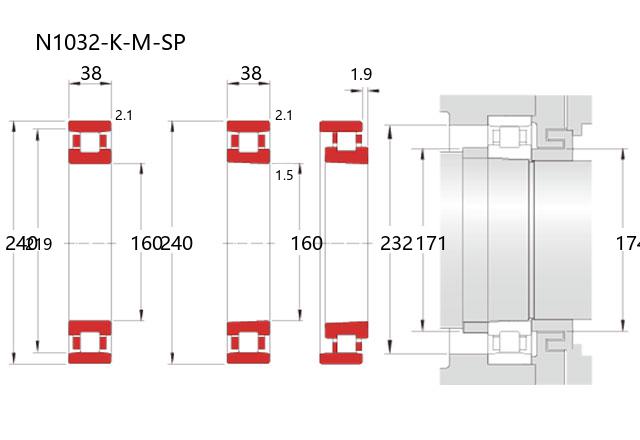

| 主要尺寸(mm) | ||
| 内径 | d | 160 |
| 外径 | D | 240 |
| 宽度 | B | 38 |
| r(min) | 2.1 | |
| r1(min) | 1.5 | |
| Ew(Ref.) | 219 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 330 |
| 基本额定静载荷 | Cor | 340 |
| 限制速度(rpm) | ||
| 脂润滑 | 4000 | |
| 油润滑 | 4800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.9 |
| 安装尺寸(mm) | ||
| da(min) | 171 | |
| d1a(min) | 174 | |
| Da(max) | 232 | |
| Da(min) | 221 | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 65 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 重量(kg) | ||
| 参考 | 5.59 | |
