18690/18620-B轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：46.038 mm，外径：79.375 mm，厚度：17.462 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【-B：外圈带法兰凸缘】
18690/18620-B是一款TSF法兰型英制圆锥滚子轴承，其基本尺寸为内径46.038毫米、外径79.375毫米、厚度17.462毫米，对应英制尺寸分别约为1.8125英寸、3.125英寸和0.6875英寸。这种轴承采用圆锥滚子与内外圈组合的结构设计，能够同时承受径向和轴向载荷，适用于存在复合负荷的工况。
该型号属于法兰型结构，其外圈带有法兰边，便于安装定位，可简化支撑结构的设计与装配流程。法兰型圆锥滚子轴承在一些需要紧凑布局和稳固定位的场合具有适用性，可在有限空间内提供有效的支承功能。
在应用方面，这类轴承常见于中型机械传动系统、各类驱动轴及齿轮箱等设备中，能够在一定的载荷与转速条件下维持运转性能。选用时需结合实际工况条件，综合考虑负荷类型、安装空间及运行环境等因素，确保匹配合理性。
1
8
6
9
0
/
1
8
6
2
0
-
B
1：0º ≤ 锥角 < 24º
86：内径范围：1-2 in
90：部件代号，90表示内圈和滚子保持架组件，基本代号：18690
/：分隔符
1：0º < 锥角 < 24º
86：内径范围：1-2 in
20：部件代号，20表示外圈，外圈基本代号：18620
-B：外圈带法兰凸缘
1：
0º ≤ 锥角 < 24º
86：
内径范围：1-2 in
90：
部件代号，90表示内圈和滚子保持架组件，基本代号：18690
/：
分隔符
1：
0º < 锥角 < 24º
86：
内径范围：1-2 in
20：
部件代号，20表示外圈，外圈基本代号：18620
-B：
外圈带法兰凸缘

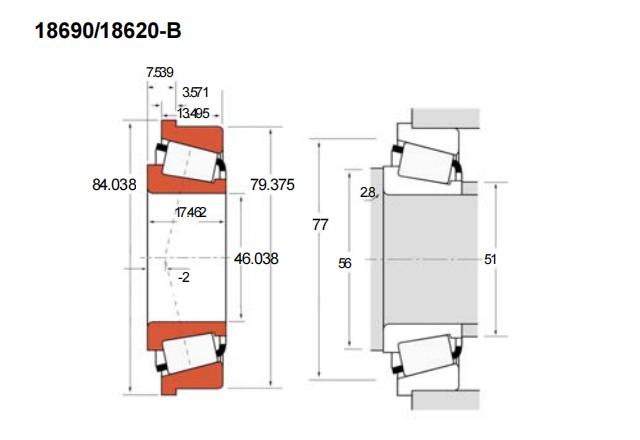

| 公称型号(英制单列) | ||
| 品牌：CALOX | TSF法兰型(内圈/外圈) | 18690/18620-B |
| 主要尺寸(mm) | ||
| 内径 | d | 46.038 |
| 外径 | D | 79.375 |
| 厚度 | B | 17.462 |
| 外圈厚度 | C | 13.495 |
| T1 | 7.539 | |
| 作用点a | -2 | |
| 法兰尺寸(mm) | ||
| 高可实测 | D1 | 84.038 |
| C2 | 3.571 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 61.3 |
| 动载C1 | 48.2 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 12.5 |
| 轴向Ca90 | 7.99 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 2.8 |
| da | 51 | |
| db | 56 | |
| 座腔(mm) | ||
| Da | 77 | |
| 常数e | 0.37 | |
| 载荷系数 | ||
| 高可出具 | K | 1.6 |
| Y | 1.56 | |
| 几何系数 | ||
| 高可出具 | G1 | 23.9 |
| G2 | 17.7 | |
| Cg | 0.0725 | |
| 重量(kg) | 0.35 | |
