| 公称型号(英制单列) | ||

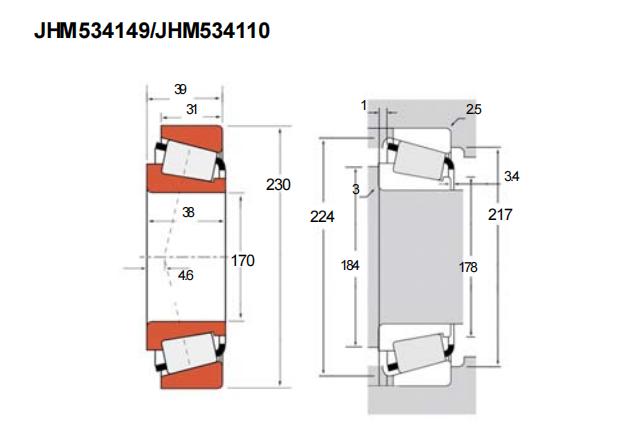

| TS型(内圈/外圈) | JHM534149/JHM534110 | |
| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 230 |
| 总厚度 | T | 39 |
| 内圈厚度 | B | 38 |
| 外圈厚度 | C | 31 |
| 作用点a | 4.6 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 590 | |
| 动载C1 | 310 | |
| 长寿命动载(KN) | ||
| 径向C90 | 80.4 | |
| 轴向Ca90 | 52.7 | |
| 轴肩(mm) | ||
| R(max) | 3 | |
| da | 178 | |
| db | 184 | |
| 座腔(mm) | ||
| r(max) | 2.5 | |
| Da | 224 | |
| Db | 217 | |
| 保持架(mm) | ||
| Aa | 1 | |
| Ab | 3.4 | |
| 常数e | 0.38 | |
| 载荷系数 | ||
| K | 1.52 | |
| Y | 1.57 | |
| 几何系数 | ||
| G1 | 480 | |
| G2 | 89.8 | |
| Cg | 0.135 | |
| 重量(kg) | 4.29 | |
