| 轴承型号 | ||
| 直筒(开式) | CF20-1VAB | |
| 直筒(密封) | CF20-1VUUAB | |
| 弧面(开式) | CF20-1VRAB | |
| 弧面(密封) | CF20-1VUURAB | |

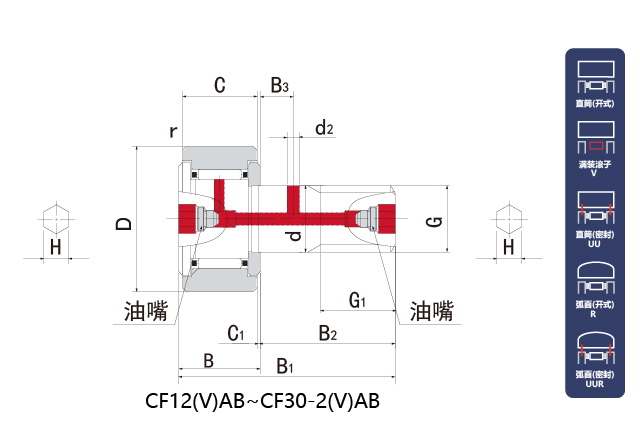

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 47 |
| 厚度 | C | 24 |
| B | 25.6max | |
| 总长度 | B1 | 66 |
| 内径公差 | 0 -0.021 | |
| 外径公差 | 0 -0.011 | |
| 螺纹规格G | M20×1.5 | |
| 螺纹长度G1 | 21 | |
| 螺杆长度B2 | 40.5 | |
| 油孔位置B3 | 9 | |
| 滚轮厚度 | C1 | 0.8 |
| 油孔d1 | 8 | |
| 油孔d2 | 4 | |
| 拧紧孔H | 8 | |
| 倒角rs(min) | 1 | |
| 偏心e | — | |
| 挡肩 | ||
| f(min) | 36 | |
| 轨道载荷能力(N) | ||
| 开式 | 21000 | |
| 密封 | 7150 | |
| 最大拧紧力矩 | ||
| (N·m) | 120 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 33.12 |
| 基本额定静载荷 | Cor | 64.48 |
| 极限载荷 | ||
| 静态(N) | 32140 | |
| 允许转速 | ||
| (rpm) | 3500 | |
| 滚子引导 | 满滚子 | |
| 弧面(外圈) | 球面外圈R=1000 | |
| 材质 | ||
| 主体 | 轴承钢 | |
| 质量(Kg) | 0.385 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| CALOX CF20-1VRAB轴承 两端六角孔型 |
CALOX | 20.00 X 47.00 X 24.00 | 华东 | 中国 | 200 | 84.48 | ￥64.98 | |
| HRB CF20-1VRAB轴承 螺栓型滚轮轴承 |
HRB | 20.00 X 47.00 X 24.00 | 华东 | 哈尔滨 | 1000 | 54.44 | ￥43.9 | |
| CALOX CF20-1VRAB-T0轴承 两端六角孔型 |
CALOX | 20.00 X 47.00 X 24.00 | 华东 | 中国 | 200 | 68.88 | ￥64.98 | |
| HRB CF20-1VRAB轴承 螺栓型滚轮轴承 |
HRB | 20.00 X 47.00 X 24.00 | 华东 | 哈尔滨 | 1000 | 56.5 | ￥48.29 | |
