| 公称型号(英制单列) | ||

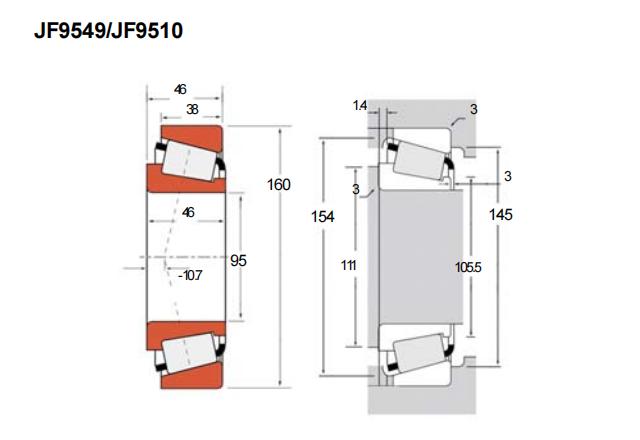

| TS型(内圈/外圈) | JF9549/JF9510 | |
| 主要尺寸(mm) | ||
| 内径 | d | 95 |
| 外径 | D | 160 |
| 总厚度 | T | 46 |
| 内圈厚度 | B | 46 |
| 外圈厚度 | C | 38 |
| 作用点a | -10.7 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 506 | |
| 动载C1 | 328 | |
| 长寿命动载(KN) | ||
| 径向C90 | 85.1 | |
| 轴向Ca90 | 49.3 | |
| 轴肩(mm) | ||
| R(max) | 3 | |
| da | 105.5 | |
| db | 111 | |
| 座腔(mm) | ||
| r(max) | 3 | |
| Da | 154 | |
| Db | 145 | |
| 保持架(mm) | ||
| Aa | 1.4 | |
| Ab | 3 | |
| 常数e | 0.34 | |
| 载荷系数 | ||
| K | 1.73 | |
| Y | 1.77 | |
| 几何系数 | ||
| G1 | 210 | |
| G2 | 39.7 | |
| Cg | 0.0998 | |
| 重量(kg) | 3.73 | |
