XC7014FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7014FLRTP4SU是一款适用于高转速工况的精密角接触球轴承，其基本尺寸为内径70mm、外径110mm、厚度20mm。该轴承属于超高精密类产品，采用陶瓷球作为滚动体，具有较低的密度和优良的耐磨性，有助于降低高速运转时的离心力影响。结构上针对油气润滑系统进行优化，可通过稳定的油雾或油气流实现有效散热与润滑，适合连续高速运转场景。
此类轴承的接触角设计与精密加工保障了轴向和径向载荷的支撑能力，在保持较高旋转精度的同时减少运转振动。P4级精度确保了其在严苛工况下的尺寸稳定性与运动准确性，常见于电主轴、高速机床主轴等对动态性能要求较高的设备中。由于材料与结构的特殊性，该型号在长期高速运行中可能表现出较长的服役周期，但实际寿命需结合具体工况与维护条件综合评估。选型时需注意配合公差及润滑系统的兼容性，以发挥其最佳性能。
X
C
7
0
1
4
F
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
14：内径：70 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
14：
内径：70 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

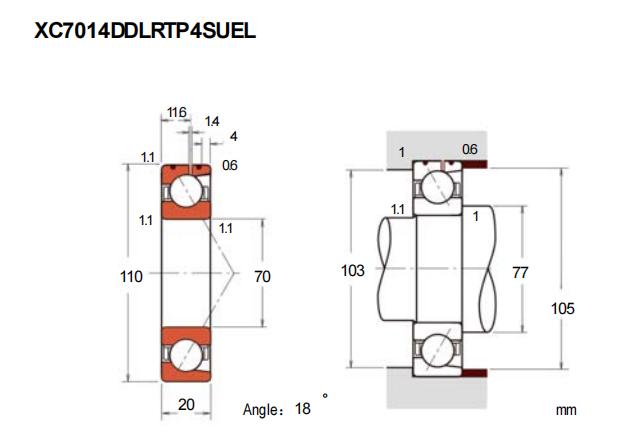

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7014FLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 11.6 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.3 |
| 基本额定静载荷 | C0r | 18.9 |
| 极限载荷(KN) | ||
| 轴向-单个 | 18.8 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 24.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 23400 |
| 油润滑 | Oil | 36700 |
| 安装尺寸(mm) | ||
| da(min) | 77 | |
| Da(max) | 103 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 262 |
| 中预紧 | M | 582 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 60 |
| 轻预紧 | L | 108 |
| 中预紧 | M | 147 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.605 | ||
