| 公称型号(英制单列) | ||

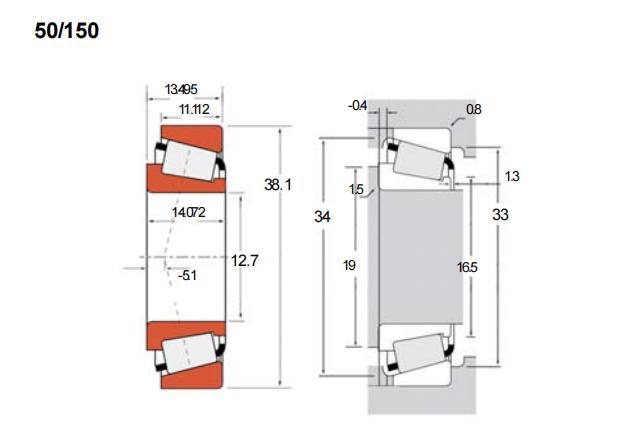

| TS型(内圈/外圈) | 50/150 | |
| 主要尺寸(mm) | ||
| 内径 | d | 12.7 |
| 外径 | D | 38.1 |
| 总厚度 | T | 13.495 |
| 内圈厚度 | B | 14.072 |
| 外圈厚度 | C | 11.112 |
| 作用点a | -5.1 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 17.1 | |
| 动载C1 | 19.3 | |
| 长寿命动载(KN) | ||
| 径向C90 | 5.01 | |
| 轴向Ca90 | 2.36 | |
| 轴肩(mm) | ||
| R(max) | 1.5 | |
| da | 16.5 | |
| db | 19 | |
| 座腔(mm) | ||
| r(max) | 0.8 | |
| Da | 34 | |
| Db | 33 | |
| 保持架(mm) | ||
| Aa | -0.4 | |
| Ab | 1.3 | |
| 常数e | 0.28 | |
| 载荷系数 | ||
| K | 2.12 | |
| Y | 2.18 | |
| 几何系数 | ||
| G1 | 3.1 | |
| G2 | 2.92 | |
| Cg | 0.033 | |
| 重量(kg) | 0.08 | |
