39250/39433是一款TS系列的英制单列圆锥滚子轴承，其公称内径为63.5毫米，外径110.058毫米，厚度22毫米。若换算为英制单位，内径约为2.5英寸，外径约为4.332英寸，厚度约为0.866英寸。该轴承采用圆锥滚子与内外圈滚道之间的线接触设计，能够同时承受径向载荷与单向轴向载荷，适用于中低速工况下具有复合负荷的传动场合。

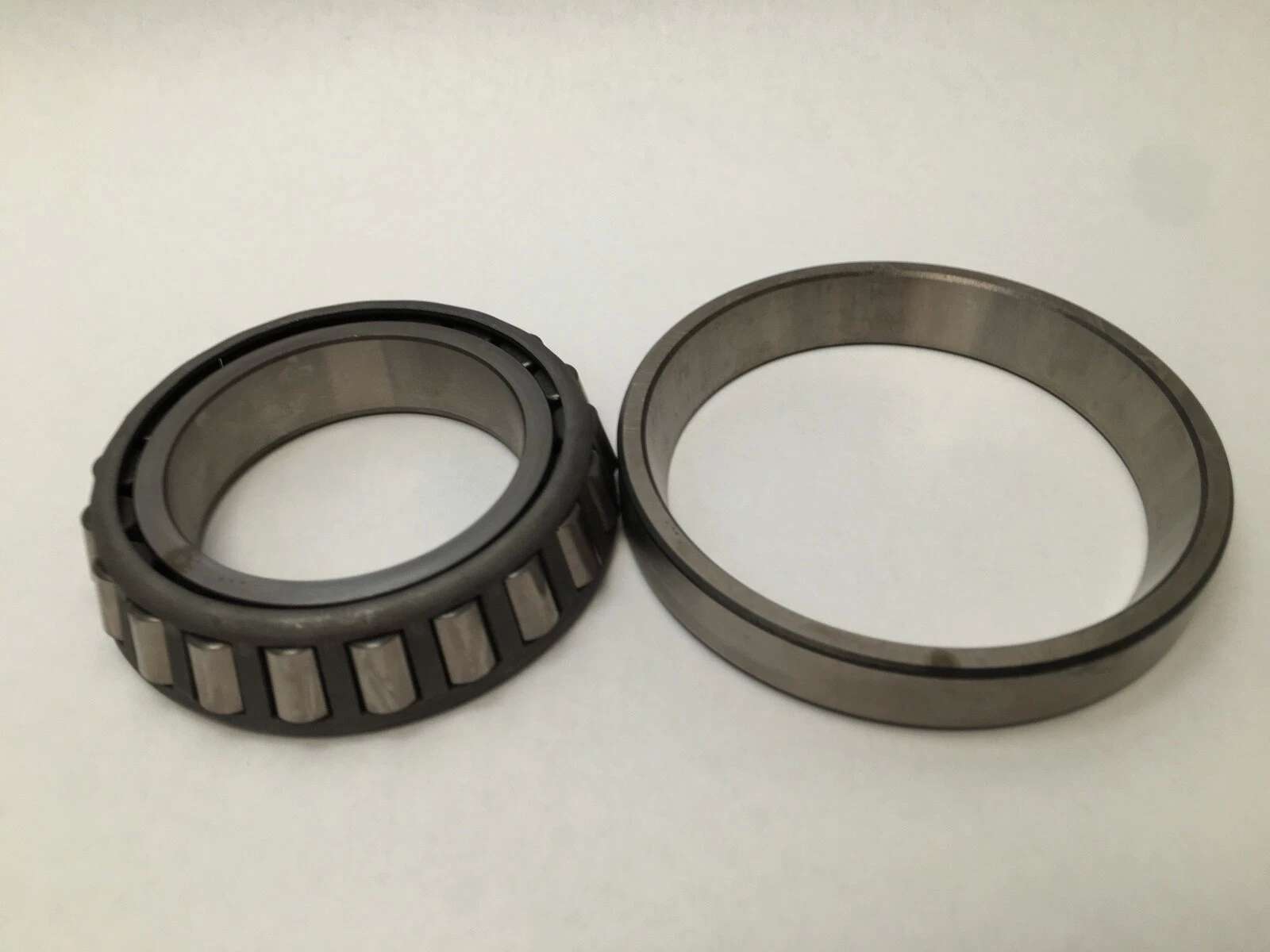

在结构方面，轴承内外圈可分离，便于安装与调整游隙。常见应用领域包括农机传动轴、工程机械的车桥以及部分工业传动设备。由于采用英制尺寸标准，该型号多见于北美市场或遵循英制规格的设备中。使用过程中需注意保持适当的润滑与对中精度，以延长轴承寿命。其承载能力与转速限制需参考具体工况及配套部件的设计要求，实际选用时应结合设备制造商的技术规范进行综合评估。
3
9
2
5
0
/
3
9
4
3
3
3：25º30' ≤ 锥角 < 27º
92：内径范围：1-2 in
50：部件代号，50表示内圈和滚子保持架组件，基本代号：39250
/：分隔符
3：25º30' < 锥角 < 27º
94：内径范围：1-2 in
33：部件代号，33表示外圈，外圈基本代号：39433
3：
25º30' ≤ 锥角 < 27º
92：
内径范围：1-2 in
50：
部件代号，50表示内圈和滚子保持架组件，基本代号：39250
/：
分隔符
3：
25º30' < 锥角 < 27º
94：
内径范围：1-2 in
33：
部件代号，33表示外圈，外圈基本代号：39433
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | 39250/39433 |

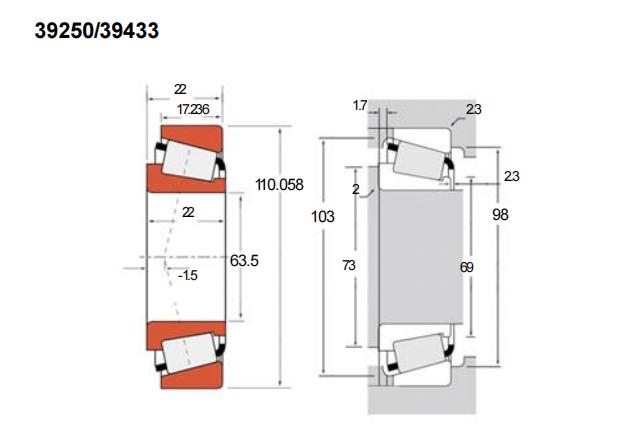

| 主要尺寸(mm) | ||
| 内径 | d | 63.5 |
| 外径 | D | 110.058 |
| 总厚度 | T | 22 |
| 内圈厚度 | B | 22 |
| 外圈厚度 | C | 17.236 |
| 作用点a | -1.5 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 120 |
| 动载C1 | 89.6 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 23.2 |
| 轴向Ca90 | 15.4 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 2 |
| da | 69 | |
| db | 73 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 2.3 |
| Da | 103 | |
| Db | 98 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 1.7 |
| Ab | 2.3 | |
| 常数e | 0.39 | |
| 载荷系数 | ||
| 高可出具 | K | 1.51 |
| Y | 1.55 | |
| 几何系数 | ||
| 高可出具 | G1 | 51.7 |
| G2 | 19.5 | |
| Cg | 0.0947 | |
| 重量(kg) | 0.81 | |
