XC7909ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：25° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7909ETP4DU型号轴承的内径为45毫米，外径68毫米，厚度24毫米，属于超高精密角接触球轴承系列。该轴承采用陶瓷球材料设计，有助于降低高速运转时的离心力效应，同时减少摩擦热量的产生。结构上通常采用双向配对方式，能够承受径向和轴向复合载荷，适应高速主轴等精密旋转机构的需求。
在材料选择方面，轴承组件经过特殊热处理工艺，配合保持架的优化设计，可在较高转速条件下保持稳定的动态性能。由于采用非金属材质滚动体，运行过程中具有绝缘特性，可在特定工况下避免电流腐蚀问题。此类轴承常见于精密机床主轴、电主轴系统及高转速传动装置中，其设计重点在于平衡高速性能与运转精度。
安装时需注意预紧力的合理控制，过大的预紧可能导致温升异常，而过小的预紧则可能影响刚性表现。在正确润滑与良好工况条件下，这类轴承能够发挥稳定的高速性能，满足精密设备对旋转精度的要求。日常维护中需定期检查润滑状态，及时清理污染物以延长使用寿命。
X
C
7
9
0
9
E
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
E：25° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
E：
25° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 超高速陶瓷球型 | XC7909ETP4DU | |

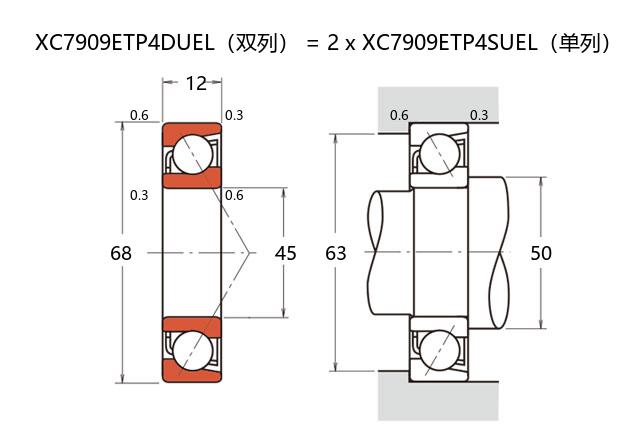

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 23.2 |
| 基本额定静载荷 | C0r | 16 |
| 极限载荷(KN) | ||
| 轴向-单个 | 9.85 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 19.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 33700 |
| 油润滑 | Oil | 53100 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 265 |
| 中预紧 | M | 539 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 76 |
| 轻预紧 | L | 136 |
| 中预紧 | M | 177 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.26 | ||
