29586/29521属于TS系列单列英制圆锥滚子轴承，其基本尺寸为内径63.5毫米（约合2.5英寸）、外径110毫米（约合4.3307英寸）、厚度25.4毫米（约合1英寸）。这类轴承采用圆锥滚道与滚子的大锥角设计，可同时承受径向载荷与单向轴向载荷，在应用中通常需要成对安装以提供双向轴向定位能力。
该结构通过优化滚子与滚道的接触线分布，有助于提升刚性并减少运转时的应力集中。其常见应用场景包括中型工业传动设备、农用机械传动轴、商用车辆的轮毂组件等中等载荷环境。这类轴承在安装时需注意调整预紧与游隙，以平衡承载能力与使用寿命。
此类英制尺寸规格多出现在遵循英制标准的设备中，维护时需确保润滑清洁度与配合面的几何精度，以维持运行稳定性。部分行业用户在选型时会结合工况考虑其替换性与维护便利性。
2
9
5
8
6
/
2
9
5
2
1
2：24º ≤ 锥角 < 25º30'
95：内径范围：1-2 in
86：部件代号，86表示内圈和滚子保持架组件，基本代号：29586
/：分隔符
2：24º < 锥角 < 25º30'
95：内径范围：1-2 in
21：部件代号，21表示外圈，外圈基本代号：29521
2：
24º ≤ 锥角 < 25º30'
95：
内径范围：1-2 in
86：
部件代号，86表示内圈和滚子保持架组件，基本代号：29586
/：
分隔符
2：
24º < 锥角 < 25º30'
95：
内径范围：1-2 in
21：
部件代号，21表示外圈，外圈基本代号：29521
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | 29586/29521 |

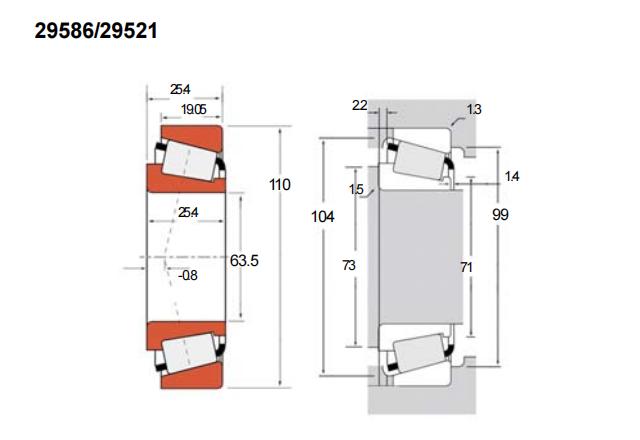

| 主要尺寸(mm) | ||
| 内径 | d | 63.5 |
| 外径 | D | 110 |
| 总厚度 | T | 25.4 |
| 内圈厚度 | B | 25.4 |
| 外圈厚度 | C | 19.05 |
| 作用点a | -0.8 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 161 |
| 动载C1 | 102 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 26.4 |
| 轴向Ca90 | 20.8 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 1.5 |
| da | 71 | |
| db | 73 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 1.3 |
| Da | 104 | |
| Db | 99 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 2.2 |
| Ab | 1.4 | |
| 常数e | 0.46 | |
| 载荷系数 | ||
| 高可出具 | K | 1.27 |
| Y | 1.31 | |
| 几何系数 | ||
| 高可出具 | G1 | 70.3 |
| G2 | 25.8 | |
| Cg | 0.1112 | |
| 重量(kg) | 0.99 | |
