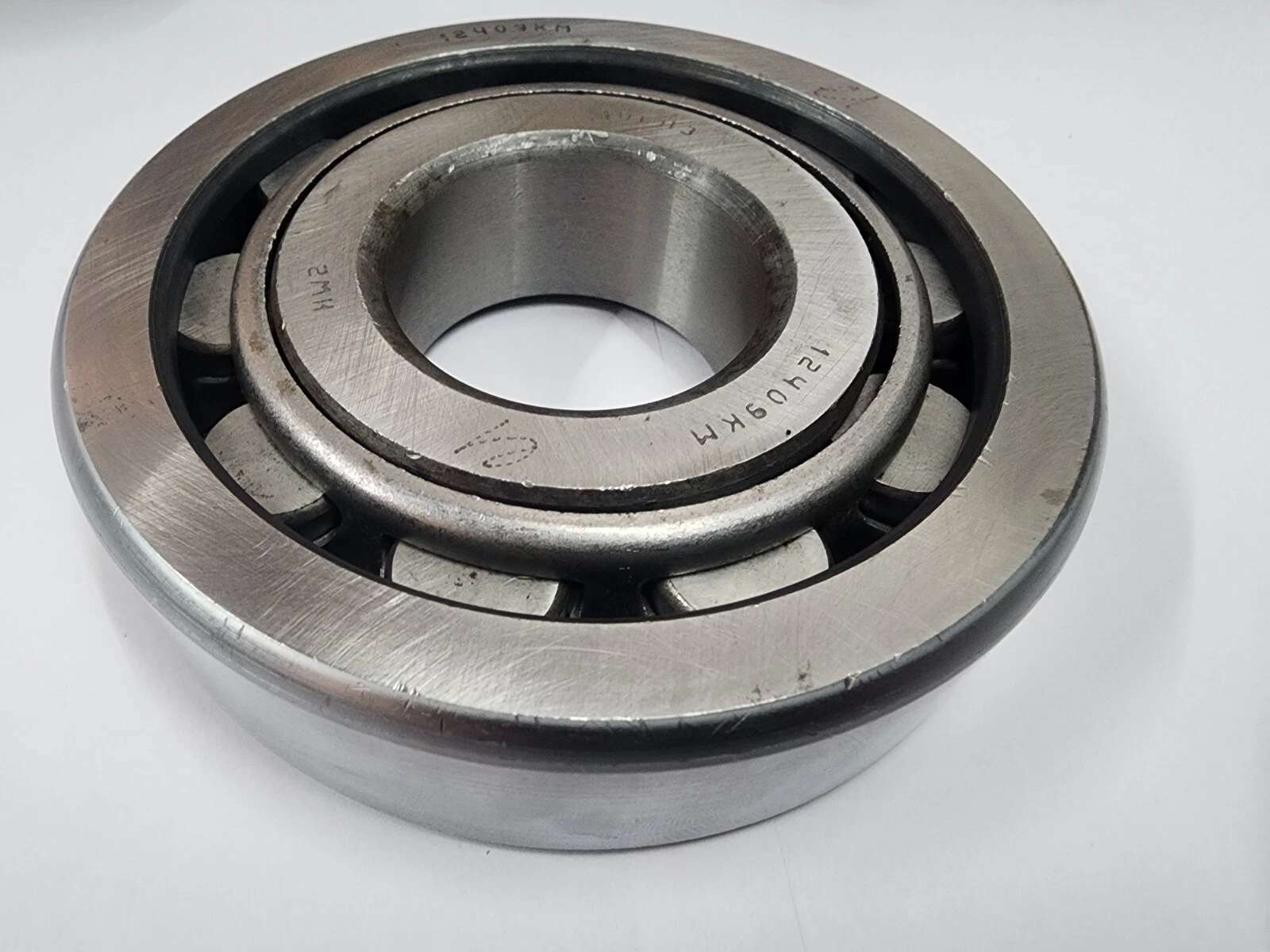

NF409W轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：120 mm，厚度：29 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NF：圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离】后缀列表：【W：冲压钢板保持架】
NF409W属于单列圆柱滚子轴承中的NF型，主要结构特征为内圈两侧带挡边，外圈为单挡边结构。此类设计使得轴承具备较强的轴向承载能力，能够承受单向的轴向负荷，同时保持较高的径向负荷承载性能。其内径为45毫米，外径为120毫米，厚度为29毫米，整体尺寸适中，适用于多种机械装备的安装需求。
NF型轴承在运转过程中表现出良好的刚性及旋转精度，适用于中等转速的应用条件，常见于电机、传动轴以及部分通用机械中。作为单列圆柱滚子轴承的一种，其滚子与滚道为线接触，有助于提高负荷分布均匀性。在选用时需注意配合部件的结构设计，确保其轴向定位和负荷方向符合轴承特性，从而发挥其性能优势。该型号轴承在常规工业环境下具有广泛适用性，能满足多种传动与支撑需求。
N
F
4
0
9
W
NF：圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离
4：尺寸系列：04系列（宽度正常，外径较大）
09：内径：45 mm
W：冲压钢板保持架
NF：
圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离
4：
尺寸系列：04系列（宽度正常，外径较大）
09：
内径：45 mm
W：
冲压钢板保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NF409M |
| 冲压钢 | NF409W | |
| 尼龙 | — | |

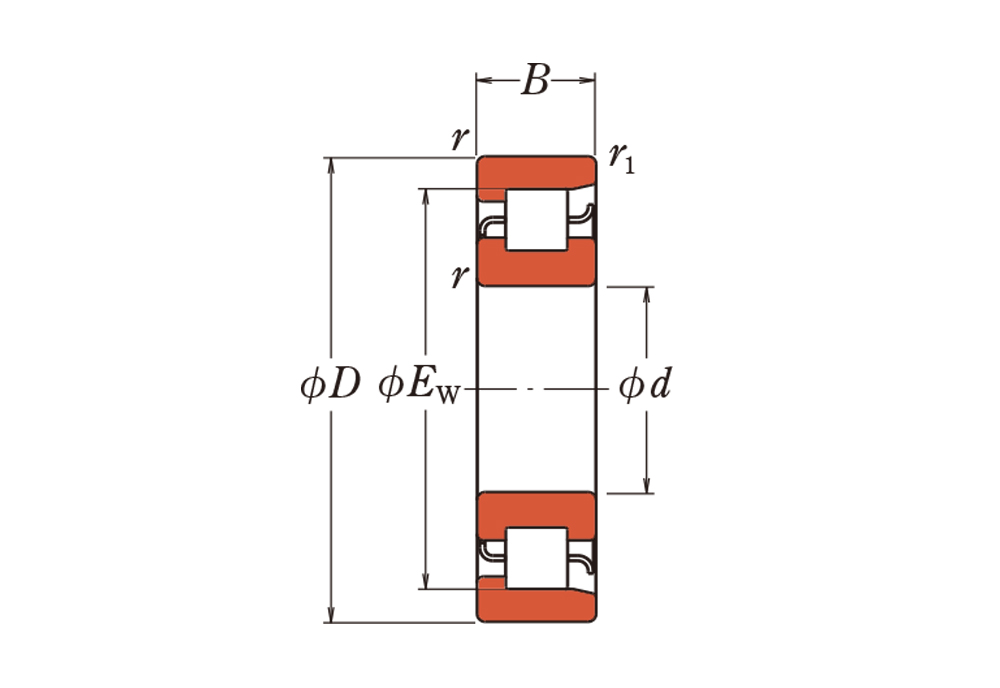

| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
120 |
| 厚度 | B |
29 |
| 高可实测 | r(min) | 2 |
| r1(min) | 2 | |
| Ew | 100.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 107 |
| 基本额定静载荷 | Cor | 102 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 6300 |
| 机械转速 | — | |
| 脂润滑 | 4300 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 54 |
| Db(max) | 111 | |
| Db(min) | 103 | |
| ra(max) | 2 | |
| rb(max) | 2 | |
| 重量(kg) | 1.58 | |
