NF320ET轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：100 mm，外径：215 mm，厚度：47 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NF：圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离】后缀列表：【E：加强型滚子】【T：尼龙保持架】
NF320ET型号轴承属于单列圆柱滚子轴承中的NF型结构。其基本尺寸设计为内径100毫米、外径215毫米、厚度47毫米，折合英制尺寸分别约为3.937英寸、8.465英寸及1.850英寸。该轴承采用单挡边外圈与双挡边内圈的组合形式，能有效限制轴在一个方向的轴向位移，同时适应一定的热膨胀影响。
此类轴承多用于承受较大的径向负荷，其滚子与滚道经优化设计有助于降低摩擦阻力。在运行过程中，该结构对轴与座孔的加工精度要求相对较高，需确保安装配合面的几何精度以达到预期性能。常见的应用场景包括中型工业传动设备、通用机械的支撑结构及某些需要精密定位的旋转部件。由于采用强化导向结构，其在高速工况下可能表现出较好的运转稳定性。
需要注意的是，实际选用时需结合具体工况条件综合评估，并建议参考技术手册中的载荷系数与极限转速等参数进行系统验证。
N
F
3
2
0
E
T
NF：圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离
3：尺寸系列：03系列（宽度正常，外径稍大）
20：内径：100 mm
E：加强型滚子
T：尼龙保持架
NF：
圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离
3：
尺寸系列：03系列（宽度正常，外径稍大）
20：
内径：100 mm
E：
加强型滚子
T：
尼龙保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NF320M |
| 冲压钢 | NF320W | |
| 尼龙 | NF320ET | |

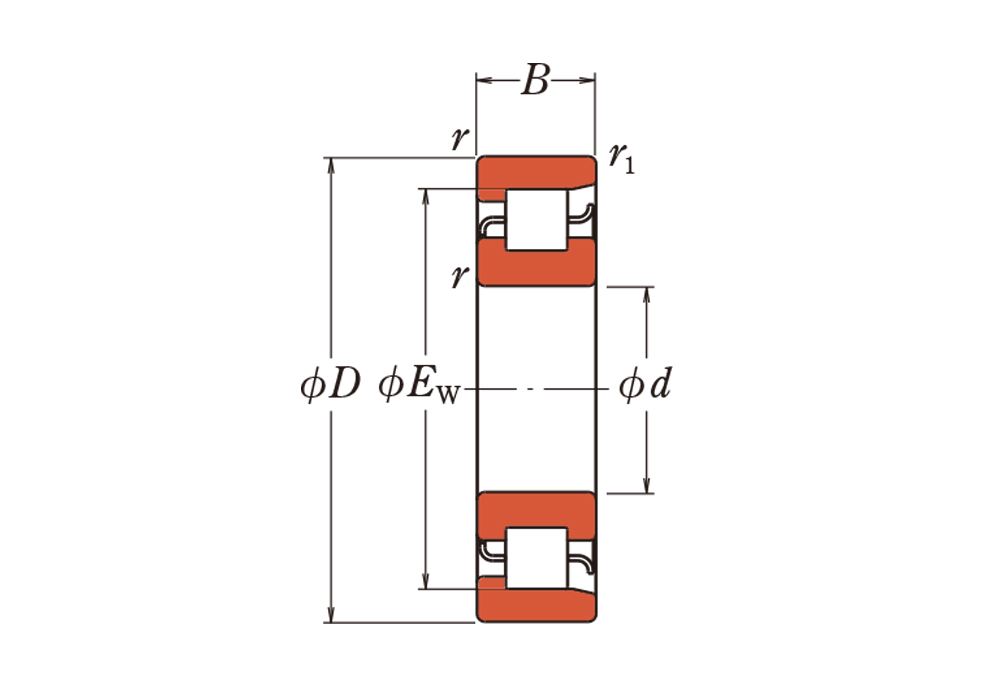

| 主要尺寸(mm) | ||
| 内径 | d |
100 |
| 外径 | D |
215 |
| 厚度 | B |
47 |
| 高可实测 | r(min) | 3 |
| r1(min) | 3 | |
| Ew | 185.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 299 |
| 基本额定静载荷 | Cor | 335 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 4000 |
| 机械转速 | — | |
| 脂润滑 | 2200 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 113 |
| Db(max) | 202 | |
| Db(min) | 190 | |
| ra(max) | 2.5 | |
| rb(max) | 2.5 | |
| 重量(kg) | 7.59 | |
