NF306M轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：30 mm，外径：72 mm，厚度：19 mm。
价格区间：￥38.36 - ￥43.73【详情】
前缀列表：【NF：圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离】后缀列表：【M：机加工黄铜保持架】
NF306M为单列圆柱滚子轴承中NF型的一种常见规格。其结构设计具备内圈双挡边及外圈单挡边特征，可有效承受单向轴向载荷，同时适应较高的径向负荷工况。该型号内径为30毫米，外径72毫米，厚度19毫米，尺寸精度符合通用滚动轴承的制造标准。
此类轴承在安装时需注意保持轴与轴承座的配合精度，通常适用于轴相对壳体有轴向位移的场合，可单独使用或与其他轴承配合组装。由于采用圆柱滚子作为滚动体，其线接触特性使轴承具备较高的径向承载能力，但相较于球轴承，其极限转速相对较低。
在适用场景方面，NF306M常见于中型电机、普通传动轴、齿轮箱等工业设备中，尤其适合需要控制轴向位移且径向空间受限的布置环境。使用过程中需根据具体工况选用适当的润滑方式与密封方案，以保障轴承使用寿命与运行稳定性。
N
F
3
0
6
M
NF：圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离
3：尺寸系列：03系列（宽度正常，外径稍大）
06：内径：30 mm
M：机加工黄铜保持架
NF：
圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离
3：
尺寸系列：03系列（宽度正常，外径稍大）
06：
内径：30 mm
M：
机加工黄铜保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NF306M |
| 冲压钢 | NF306W | |
| 尼龙 | NF306ET | |

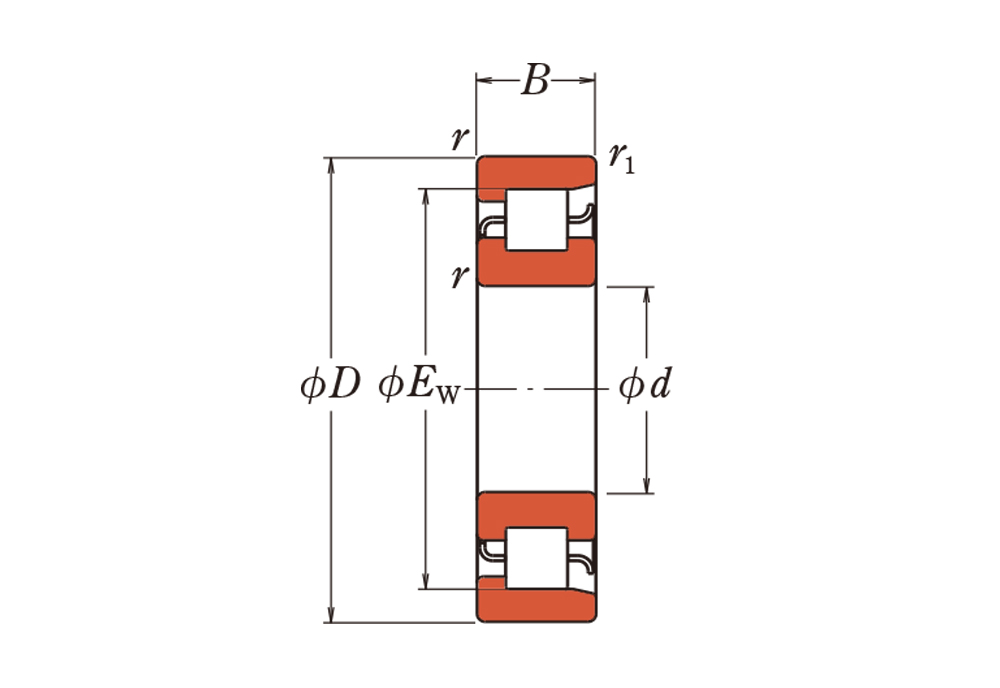

| 主要尺寸(mm) | ||
| 内径 | d |
30 |
| 外径 | D |
72 |
| 厚度 | B |
19 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 1.1 | |
| Ew | 62 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 38.5 |
| 基本额定静载荷 | Cor | 35 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 10000 |
| 机械转速 | — | |
| 脂润滑 | 7100 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 36.5 |
| Db(max) | 65.5 | |
| Db(min) | 64 | |
| ra(max) | 1 | |
| rb(max) | 1 | |
| 重量(kg) | 0.353 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB NF306EM轴承 NF型 |
HRB | 30.00 X 72.00 X 19.00 | 华东 | 哈尔滨 | 8 | 43.73 | ￥38.36 |
