N309W轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：100 mm，厚度：25 mm。
价格区间：￥103.21 - ￥300.02【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离】后缀列表：【W：钢板冲压冠形保持架】
N309W是一种单列圆柱滚子轴承，属于N型结构，其主要特点为外圈两侧带有固定挡边，而内圈无挡边设计，使得该轴承能够适应轴与座孔之间的轴向位移，适用于存在热膨胀或安装误差的场合。该型号轴承的内径为45毫米，外径为100毫米，厚度为25毫米，尺寸设计兼顾了负荷容量与结构紧凑性。
在性能方面，N309W采用圆柱滚子作为滚动体，具有较高的径向负荷承载能力，适用于中等转速工况。由于滚子与滚道为线接触，其对冲击负荷的敏感性相对较低，但需注意确保良好的轴向定位。该类型轴承常见于工业传动装置、电机主轴及齿轮箱等设备中，能够支撑径向负荷并允许轴系轴向浮动。
在实际应用中，需注意配合部件的加工精度与润滑条件，以优化轴承使用寿命。其结构特点使其不适用于承受纯轴向负荷，若存在联合负荷工况，需配合推力轴承使用。此类轴承的选型需结合具体设备的负荷、转速及运行环境等条件综合考虑。
N
3
0
9
W
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
3：尺寸系列：03系列（宽度正常，外径稍大）
09：内径：45 mm
W：钢板冲压冠形保持架
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
3：
尺寸系列：03系列（宽度正常，外径稍大）
09：
内径：45 mm
W：
钢板冲压冠形保持架

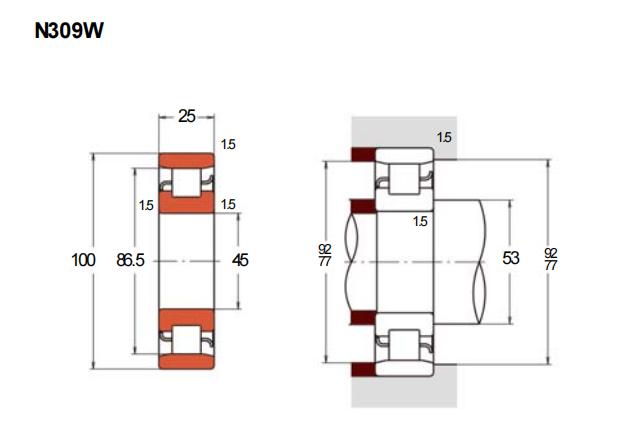

| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | N309M |
| 冲压钢 | N309W | |
| 尼龙 | N309ET | |
| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
100 |
| 厚度 | B |
25 |
| 高可实测 | r(min) | 1.5 |
| r1(min) | 1.5 | |
| Ew | 86.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 79 |
| 基本额定静载荷 | Cor | 77.5 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 7,500 |
| 机械转速 | — | |
| 脂润滑 | 5,000 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 53 |
| Db(max) | 92 | |
| Db(min) | 77 | |
| ra(max) | 1.5 | |
| rb(max) | 1.5 | |
| 重量(kg) | 0.869 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| KOYO N309轴承 圆柱滚子轴承-N |
KOYO | 45 X 100 X 25 | 华南 | 日本 | 53 | 127.98 | ￥103.21 | |
| NSK N309W轴承 圆柱滚子轴承 |
NSK | 45.00 X 100.00 X 25.00 | 华东 | 58 | 255.99 | ￥230.62 | ||
| NTN N309轴承 圆柱滚子 |
NTN | 45 X 100 X 25 | 华南 | 26 | 145.9 | ￥126.87 | ||
| FAG N309E轴承 N圆柱滚子轴承 |
FAG | 45 X 100 X 25 | 常州caloc | 3 | 205.8 | ￥164.64 | ||
| NSK N309W轴承 圆柱滚子轴承 |
NSK | 45.00 X 100.00 X 25.00 | 华东 | 2 | 221.14 | ￥171.43 |
