NUP334EM轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：170 mm，外径：360 mm，厚度：72 mm。
价格区间：￥1527.4 - ￥2081.4【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【E：加强型滚子】【M：机加工黄铜保持架】
NUP334EM属于单列圆柱滚子轴承中的NUP型结构。其基本尺寸设计为内径170毫米、外径360毫米、厚度72毫米，适用于中等负荷和高转速的工况条件。该型号轴承的内圈两侧带有固定挡边，外圈一侧设有单挡边，另一侧为可分离结构，并配套使用一个平挡圈。此类设计使其具备承受双向轴向载荷的能力，同时保持径向载荷承载性能。
在应用层面，NUP型轴承常用于需要固定轴向定位的场合，例如机床主轴、齿轮箱及传动装置等工业设备。其结构特点允许在一定范围内补偿因温升导致的轴系热膨胀，有助于维持传动系统的稳定性。选型时需综合考虑实际工况的载荷分布、转速要求及安装空间等因素，确保与其他部件形成匹配的配置方案。
圆柱滚子轴承的滚子与滚道为线接触设计，相较于点接触轴承具有更高的径向负荷容量。NUP334EM作为该系列中的特定型号，其材料与工艺需符合相关行业标准，以满足不同应用场景下的可靠性和耐久性需求。
N
U
P
3
3
4
E
M
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
3：尺寸系列：03系列（宽度正常，外径稍大）
34：内径：170 mm
E：加强型滚子
M：机加工黄铜保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
3：
尺寸系列：03系列（宽度正常，外径稍大）
34：
内径：170 mm
E：
加强型滚子
M：
机加工黄铜保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP334EM |
| 车削铜窗式 | NUP334EML | |
| 冲压钢 | — | |
| 尼龙 | — | |

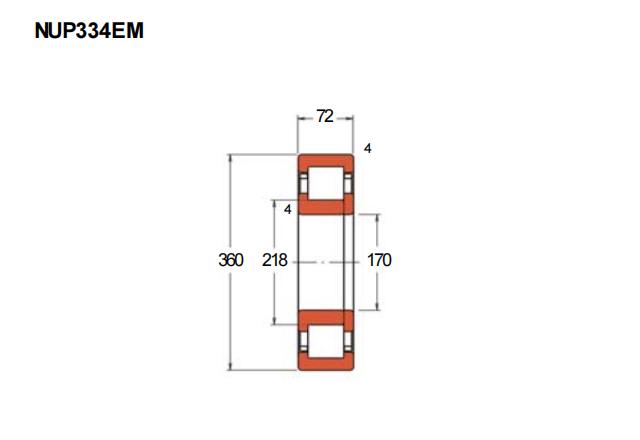

| 主要尺寸(mm) | ||
| 内径 | d |
170 |
| 外径 | D |
360 |
| 厚度 | B |
72 |
| 高可实测 | r(min) | 4 |
| r1(min) | 4 | |
| Fw | 218 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 930 |
| 基本额定静载荷 | Cor | 1150 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 1,800 |
| 机械转速 | 3,400 | |
| 脂润滑 | 1,600 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 186 |
| db(min) | 186 | |
| db(max) | 213 | |
| dc(min) | 223 | |
| dd(min) | 241 | |
| Da(max) | 344 | |
| ra(max) | 3 | |
| rb(max) | 3 | |
| 重量(kg) | 37.9 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB NUP334E轴承 NUP型 |
HRB | 170.00 X 360.00 X 72.00 | 华东 | 哈尔滨 | 100 | 1924.52 | ￥1527.4 | |
| HRB NUP334M轴承 NUP型 |
HRB | 170.00 X 360.00 X 72.00 | 华东 | 哈尔滨 | 100 | 2081.4 | ￥1678.55 |
