NUP320EW轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】

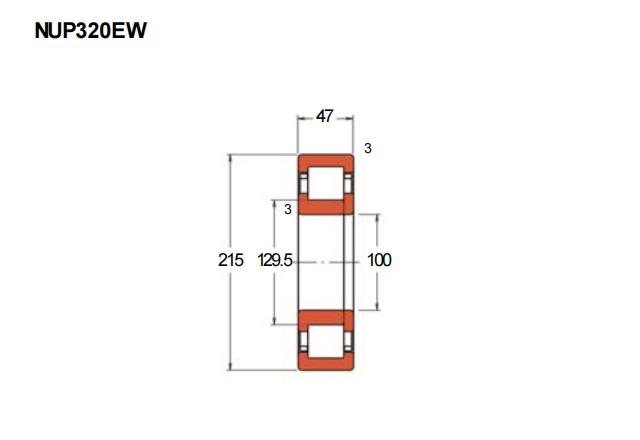

基本尺寸：内径：100 mm，外径：215 mm，厚度：47 mm。
价格区间：￥3498.6 - ￥4198.32【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【E：加强型滚子】【W：钢板冲压冠形保持架】
NUP320EW属于单列圆柱滚子轴承，其结构设计中包含一个带双挡边的外圈、一个带单挡边的内圈以及一个可分离的平挡圈。内径为100mm，外径为215mm，厚度为47mm，整体尺寸设计适用于中等负荷的应用场景。该型号采用强化型滚子引导结构，能够在一定条件下提升运转稳定性并控制摩擦升温。
此类轴承通常可承受较大的径向负荷，同时具备一定的轴向位移补偿能力，适用于存在轴与支座间热膨胀差异的工况。在应用中需注意保持适当的轴向游隙，并确保润滑条件的稳定性，以延长使用寿命。常见应用领域包括中型传动系统、通用机械的支撑结构及部分工业传动装置。选型时需综合评估实际负荷、转速范围及安装空间等参数，必要时可结合具体工况进行润滑条件与配合公差的优化调整。
N
U
P
3
2
0
E
W
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
3：尺寸系列：03系列（宽度正常，外径稍大）
20：内径：100 mm
E：加强型滚子
W：钢板冲压冠形保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
3：
尺寸系列：03系列（宽度正常，外径稍大）
20：
内径：100 mm
E：
加强型滚子
W：
钢板冲压冠形保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP320EM |
| 车削铜窗式 | NUP320EML | |
| 冲压钢 | NUP320EW | |
| 尼龙 | NUP320ET | |
| 主要尺寸(mm) | ||
| 内径 | d |
100 |
| 外径 | D |
215 |
| 厚度 | B |
47 |
| 高可实测 | r(min) | 3 |
| r1(min) | 3 | |
| Fw | 129.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 299 |
| 基本额定静载荷 | Cor | 335 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 4,000 |
| 机械转速 | — | |
| 脂润滑 | 2,200 | |

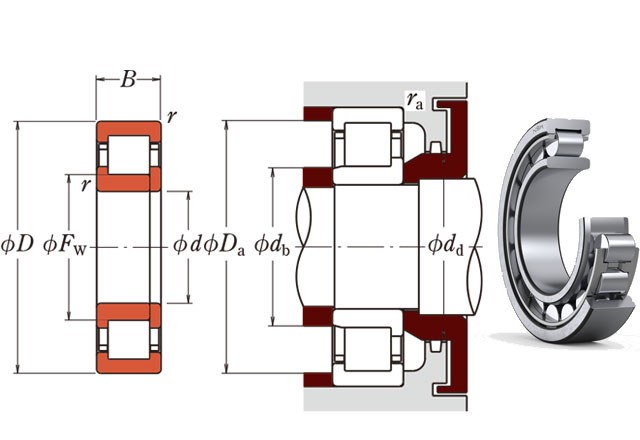

| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 113 |
| db(min) | 113 | |
| db(max) | 126 | |
| dc(min) | 132 | |
| dd(min) | 143 | |
| Da(max) | 202 | |
| ra(max) | 2.5 | |
| rb(max) | 2.5 | |
| 重量(kg) | 7.69 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF NUP 320 ECJ轴承 NUP型圆柱滚子轴承 |
SKF | 100 X 215 X 47 | 无锡 | 德国 | 48 | 4198.32 | ￥3498.6 |
