NUP2344M轴承
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】

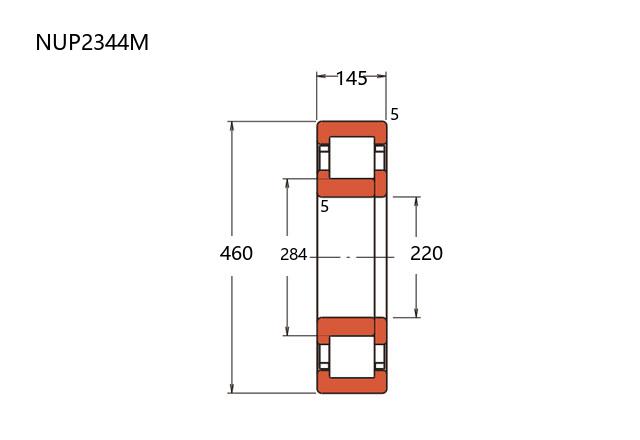

基本尺寸：内径：220 mm，外径：460 mm，厚度：145 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【M：机加工黄铜保持架】
NUP2344M为单列圆柱滚子轴承中的NUP型结构设计，内圈直径220毫米，外圈直径460毫米，轴向宽度145毫米。该型号适用于中等转速及高径向负荷的工况条件，具备轴向双向限位能力，能够在一定范围内承受双向轴向载荷，同时保持较高的径向刚性。由于采用实体挡边与活动挡圈组合设计，此类轴承便于内圈或外圈分离，简化装配流程，并在热膨胀差异显著的工况中维持稳定运行。常见应用领域包括大中型工业传动设备、重型齿轮箱及部分矿山机械的支撑部位。需注意实际使用时应配合适宜的润滑方案与轴向游隙调整措施，以兼顾运行精度与使用寿命的平衡。
N
U
P
2
3
4
4
M
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
2：宽度系列：宽型 2 系列，承载能力更高
3：直径系列：中型 3 系列，承载更高
44：内径：220 mm
M：机加工黄铜保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
2：
宽度系列：宽型 2 系列，承载能力更高
3：
直径系列：中型 3 系列，承载更高
44：
内径：220 mm
M：
机加工黄铜保持架
| 公称型号(按保持器区分) | ||
| 品牌：℃aI○× | 车削铜铆接式 | NUP2344M |
| 车削铜窗式 | ||
| 冲压钢 | ||
| 尼龙 | ||
| 主要尺寸(mm) | ||
| 内径 | d |
220 |
| 外径 | D |
460 |
| 厚度 | B |
145 |
| ℃aI○×实测 | r(min) | 5 |
| r1(min) | 5 | |
| Fw | 284 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1970 |
| 基本额定静载荷 | Cor | 2620 |
| 极限速度(rpm) | ||
| ℃aI○×计算 | 热参考速度 | 1400 |
| 机械转速 | ||
| 脂润滑 | 1200 | |
| 安装尺寸(mm) | ||
| ℃aI○×实测 | da(min) | 240 |
| db(min) | 240 | |
| db(max) | 279 | |
| dc(min) | 287 | |
| dd(min) | 307 | |
| Da(max) | 440 | |
| ra(max) | 4 | |
| rb(max) | 4 | |
| 重量(kg) | 116 | |
