NUP2304EM轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：20 mm，外径：52 mm，厚度：21 mm。
价格区间：￥21.24 - ￥25.06【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【E：加强型滚子】【M：机加工黄铜保持架】
NUP2304EM属于单列圆柱滚子轴承中的NUP型结构，其设计兼具径向承载能力与一定的轴向定位功能。该型号内径为20毫米，外径52毫米，厚度21毫米，尺寸设计适用于中等载荷工况下的紧凑安装空间。
此类轴承的内圈两侧带挡边，外圈一侧带固定挡边、另一侧为可分离挡圈，使得轴与轴承座可实现双向轴向定位。在结构特性上，NUP型轴承能够承受较高的径向负荷，并允许轴在受热膨胀时相对于轴承座作轴向位移，因此在需要考虑热膨胀补偿的传动结构中具有适用性。
此类轴承通常适用于齿轮箱、电机主轴或中型工业传动设备等场景。由于圆柱滚子与滚道为线接触，其在径向刚性方面表现较好，但需注意保证良好的安装精度与润滑条件以发挥最佳性能。选型时需结合实际工况的转速、载荷类型及环境条件进行综合评估。
N
U
P
2
3
0
4
E
M
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
2：宽度系列：宽型 2 系列，承载能力更高
3：直径系列：中型 3 系列，承载更高
04：内径：20 mm
E：加强型滚子
M：机加工黄铜保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
2：
宽度系列：宽型 2 系列，承载能力更高
3：
直径系列：中型 3 系列，承载更高
04：
内径：20 mm
E：
加强型滚子
M：
机加工黄铜保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP2304EM |
| 车削铜窗式 | NUP2304EML | |
| 冲压钢 | NUP2304W | |
| 尼龙 | NUP2304ET | |

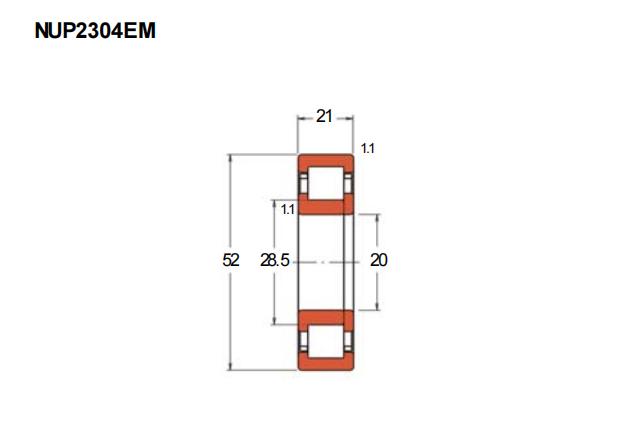

| 主要尺寸(mm) | ||
| 内径 | d |
20 |
| 外径 | D |
52 |
| 厚度 | B |
21 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 0.6 | |
| Fw | 28.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 30.5 |
| 基本额定静载荷 | Cor | 27.2 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 14,000 |
| 机械转速 | — | |
| 脂润滑 | 11,000 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 26.5 |
| db(min) | 24 | |
| db(max) | 27 | |
| dc(min) | 30 | |
| dd(min) | 33 | |
| Da(max) | 45.5 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 重量(kg) | 0.217 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB NUP2304EM轴承 NUP型 |
HRB | 20.00 X 52.00 X 21.00 | 华东 | 哈尔滨 | 100 | 25.06 | ￥21.24 |
