NUP204EM轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：20 mm，外径：47 mm，厚度：14 mm。
价格区间：￥12.71 - ￥557.47【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【E：加强型滚子】【M：机加工黄铜保持架】
NUP204EM属于单列圆柱滚子轴承中的NUP型结构，其内圈两侧带有固定挡边，外圈一侧带单挡边，另一侧为可分离设计，结合保持架可形成稳定的轴向定位能力。该型号基本尺寸为内径20毫米、外径47毫米、厚度14毫米，适用于中等载荷工况下的轴系支撑。
此类轴承在径向载荷承载方面表现稳定，同时可承受一定程度的双向轴向载荷。其内外圈可分离的特点便于安装与维护，特别适用于需要频繁调整轴向游隙的场合。在设计时通常将外圈与壳体采用过渡配合，内圈与轴颈采用过盈配合，以提升整体结构刚性。
NUP型圆柱滚子轴承常见于工业传动系统、齿轮箱、电动机等设备中，尤其适合存在热膨胀或加工误差导致轴向位移的工况。通过合理选择润滑方式与密封方案，可进一步延长轴承在连续运转环境下的使用寿命。需要注意的是，实际应用中需根据具体负载条件与转速范围进行选型验证。
N
U
P
2
0
4
E
M
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
2：尺寸系列：02系列（宽度正常，外径正常）
04：内径：20 mm
E：加强型滚子
M：机加工黄铜保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
2：
尺寸系列：02系列（宽度正常，外径正常）
04：
内径：20 mm
E：
加强型滚子
M：
机加工黄铜保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP204EM |
| 车削铜窗式 | NUP204EML | |
| 冲压钢 | NUP204W | |
| 尼龙 | NUP204ET | |

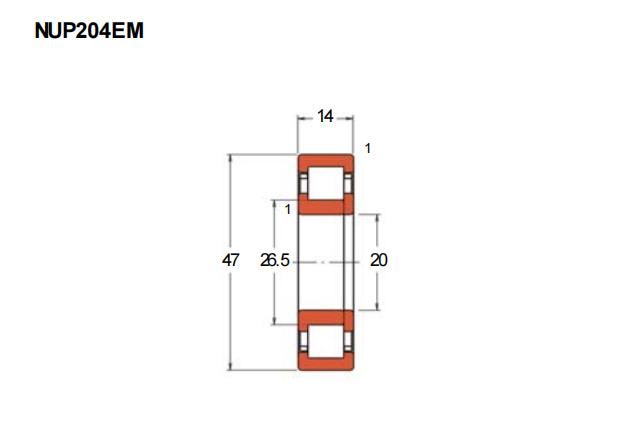

| 主要尺寸(mm) | ||
| 内径 | d |
20 |
| 外径 | D |
47 |
| 厚度 | B |
14 |
| 高可实测 | r(min) | 1 |
| r1(min) | 0.6 | |
| Fw | 26.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 25.7 |
| 基本额定静载荷 | Cor | 22.6 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 16000 |
| 机械转速 | — | |
| 脂润滑 | 13000 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 25 |
| db(min) | 24 | |
| db(max) | 25 | |
| dc(min) | 29 | |
| dd(min) | 32 | |
| Da(max) | 42 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 重量(kg) | 0.107 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB NUP204EM轴承 NUP型 |
HRB | 20.00 X 47.00 X 14.00 | 华东 | 哈尔滨 | 100 | 13.85 | ￥12.71 | |
| FAG NUP204-E-XL-M1A轴承 NUP圆柱滚子轴承 |
FAG | 20 X 47 X 14 | 广州caloc | 5 | 557.47 | ￥428.82 | ||
| FAG NUP204-E-M1A轴承 NUP圆柱滚子轴承 |
FAG | 20 X 47 X 14 | 上海 | 8 | 456.54 | ￥396.99 |
