NUP1020ML轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】

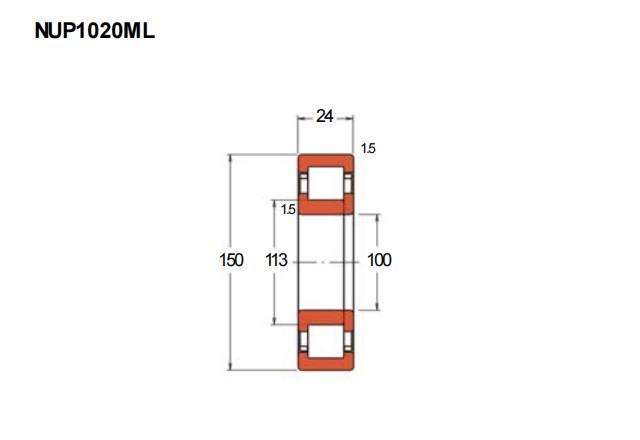

基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【M：机加工黄铜保持架】【L：内圈或外圈引导（取决于轴承设计）】
NUP1020ML属于单列圆柱滚子轴承中的NUP型结构，其内外圈可分离设计便于安装维护。该型号内径100毫米，外径150毫米，厚度24毫米，尺寸规格符合标准工业需求。通过保持架对滚子的有效引导，该结构具备稳定的径向承载能力，并能承受一定程度的双向轴向载荷。
此类轴承常见于中型机械传动系统，适用于齿轮箱、电机主轴等需要承受复合载荷的旋转部件。由于内外圈挡边与滚子端面的特殊配合设计，在工况变化时能保持相对稳定的轴向游隙。在选用过程中需结合实际工况的转速、载荷特性及润滑条件进行综合评估。
使用过程中需注意保持架材料的适应性，不同工况下对润滑介质的选择会影响轴承的使用寿命。安装时应确保轴与轴承座的配合精度，避免因不对中造成的异常磨损。定期检查轴承运行状态有助于及时发现问题并进行维护。
N
U
P
1
0
2
0
M
L
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
20：内径：100 mm
M：机加工黄铜保持架
L：内圈或外圈引导（取决于轴承设计）
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
20：
内径：100 mm
M：
机加工黄铜保持架
L：
内圈或外圈引导（取决于轴承设计）
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP1020M |
| 车削铜窗式 | NUP1020ML | |
| 冲压钢 | — | |
| 尼龙 | — | |
| 主要尺寸(mm) | ||
| 内径 | d |
100 |
| 外径 | D |
150 |
| 厚度 | B |
24 |
| 高可实测 | r(min) | 1.5 |
| r1(min) | 1.1 | |
| Fw | 113 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 93 |
| 基本额定静载荷 | Cor | 126 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 4800 |
| 机械转速 | — | |
| 脂润滑 | 4300 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 108 |
| db(min) | 106.5 | |
| db(max) | 111 | |
| dc(min) | 116 | |
| dd(min) | — | |
| Da(max) | 142 | |
| ra(max) | 1.5 | |
| rb(max) | 1 | |
| 重量(kg) | 1.47 | |
