NUP1016M轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：80 mm，外径：125 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【M：机加工黄铜保持架】
NUP1016M属于单列圆柱滚子轴承中的NUP型结构。其基本尺寸为内径80毫米、外径125毫米、厚度22毫米，这一规格在工业传动应用中具有较广的适配性。
该轴承采用内外圈可分离的设计，其中内圈带双挡边并配套平挡圈，外圈则设有单挡边。此类结构使其具备双向轴向位移调节能力，能够在一定范围内补偿轴与壳体因温升引起的相对伸缩。同时，其滚子与滚道经优化轮廓匹配，在径向负荷承载方面表现稳定，尤其适用于存在冲击振动或负荷变化频繁的工况环境。
在应用层面，NUP型设计常被用于需要固定双向轴向定位的传动结构，例如中型电机主轴、齿轮箱支承部位及传动辊系等场景。由于圆柱滚子与滚道呈线接触特性，该型号在径向刚度方面具有优势，但需注意保证相邻部件的加工精度与安装对中性，以充分发挥其性能。此外，适当的润滑条件与密封防护对维持轴承使用寿命具有重要意义。
N
U
P
1
0
1
6
M
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
16：内径：80 mm
M：机加工黄铜保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
16：
内径：80 mm
M：
机加工黄铜保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP1016M |
| 车削铜窗式 | NUP1016ML | |
| 冲压钢 | — | |
| 尼龙 | — | |

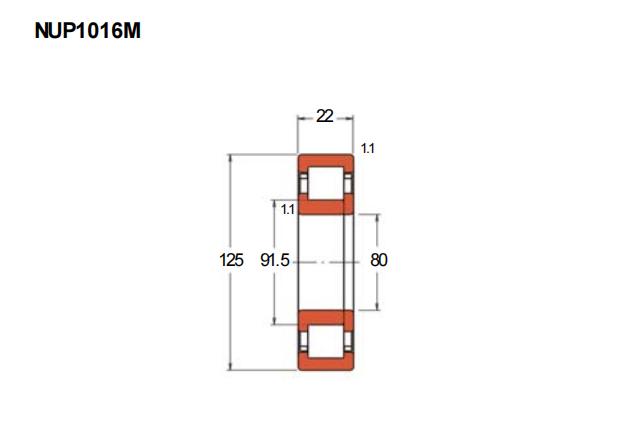

| 主要尺寸(mm) | ||
| 内径 | d |
80 |
| 外径 | D |
125 |
| 厚度 | B |
22 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 1 | |
| Fw | 91.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 72.5 |
| 基本额定静载荷 | Cor | 90.5 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 6000 |
| 机械转速 | — | |
| 脂润滑 | 5300 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 86.5 |
| db(min) | 85 | |
| db(max) | 90 | |
| dc(min) | 94 | |
| dd(min) | — | |
| Da(max) | 118.5 | |
| ra(max) | 1 | |
| rb(max) | 1 | |
| 重量(kg) | 0.969 | |
