NU424M轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：310 mm，厚度：72 mm。
价格区间：￥874.2 - ￥26186.73【详情】
前缀列表：【NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【M：机加工黄铜窗式保持架】
NU424M型单列圆柱滚子轴承属于常见的径向滚动轴承类别，其结构设计适用于中等载荷及较高转速的工况。该型号内径为120毫米，外径达310毫米，轴向厚度为72毫米，换算为英制尺寸约为内径4.7244英寸、外径12.2047英寸、厚度2.8346英寸。
作为NU型结构的典型代表，该轴承两端带有活动挡边，滚子由保持架精确引导，可实现轴与轴承座之间的双向轴向位移补偿。这种特性使其特别适用于承受径向负荷及因热膨胀引起的轴系伸缩场景，常见于传动轴、齿轮箱等工业设备的浮动端支承。由于滚子与滚道为线接触设计，其径向承载能力较为突出，但需配合其他类型轴承承担轴向载荷。
在应用层面，该型号通过优化滚子轮廓与表面光洁度，有助于降低运转噪声并提升润滑剂附着性能。选用时需结合具体工况条件评估游隙等级与润滑方式，并注意保持安装同轴度以发挥预期性能。此类轴承在通用机械领域具有较广泛的适用性，实际使用寿命与工作环境及维护状况存在关联。
N
U
4
2
4
M
NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：尺寸系列：04系列（宽度正常，外径较大）
24：内径：120 mm
M：机加工黄铜窗式保持架
NU：
圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：
尺寸系列：04系列（宽度正常，外径较大）
24：
内径：120 mm
M：
机加工黄铜窗式保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NU424M |
| 车削铜窗式 | — | |
| 冲压钢 | NU424W | |
| 尼龙 | — | |

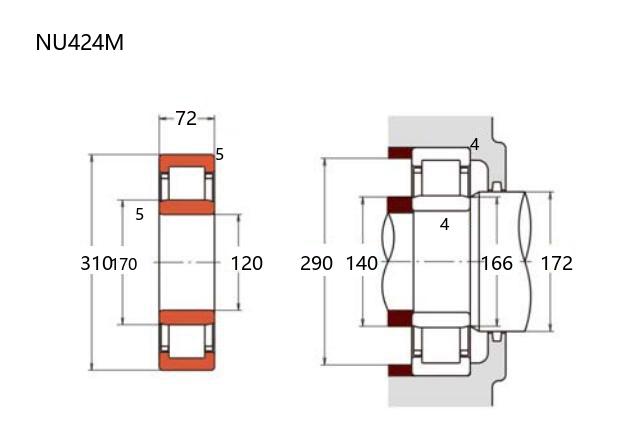

| 主要尺寸(mm) | ||
| 内径 | d |
120 |
| 外径 | D |
310 |
| 厚度 | B |
72 |
| 高可实测 | r(min) | 5 |
| r1(min) | 5 | |
| Fw | 170 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 675 |
| 基本额定静载荷 | Cor | 770 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 2,400 |
| 机械转速 | — | |
| 脂润滑 | 2,000 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 140 |
| db(min) | 140 | |
| db(max) | 166 | |
| dc(min) | 172 | |
| dd(min) | 190 | |
| Da(max) | 290 | |
| ra(max) | 4 | |
| rb(max) | 4 | |
| 重量(kg) | 30.2 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB NU424M轴承 NU型 |
HRB | 120.00 X 310.00 X 72.00 | 华东 | 哈尔滨 | 100 | 961.62 | ￥874.2 | |
| NSK NU424M轴承 圆柱滚子轴承 |
NSK | 120.00 X 310.00 X 72.00 | 华东 | 2 | 8546.81 | ￥7987.67 | ||
| FAG NU424M.C3轴承 NU圆柱滚子轴承 |
FAG | 120 X 310 X 72 | 广州caloc | 3 | 8248.5 | ￥6345 | ||
| NSK NU424M轴承 圆柱滚子轴承 |
NSK | 120.00 X 310.00 X 72.00 | 华东 | 日本 | 2 | 5358.31 | ￥4915.88 | |
| NSK NU424M轴承 圆柱滚子轴承 |
NSK | 120.00 X 310.00 X 72.00 | 华东 | 6 | 7020.44 | ￥6212.78 |
