NU409W轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：120 mm，厚度：29 mm。
价格区间：￥170.82 - ￥1022.58【详情】
前缀列表：【NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【W：钢板冲压冠形保持架】
NU409W型轴承属于单列圆柱滚子轴承的NU分类，具备内圈无挡边、外圈双挡边的典型结构特征。该型号内径为45毫米，外径尺寸为120毫米，厚度为29毫米，对应英制尺寸约为内径1.772英寸、外径4.724英寸、厚度1.142英寸。此类设计使轴承能够适应轴与壳体间的轴向位移，适用于存在热膨胀或安装误差的工况条件。
在性能方面，圆柱滚子轴承通过线接触载荷分布方式，可承受相对较高的径向负荷。NU型结构特别适用于轴相对于轴承座的轴向浮动场景，常见于传动轴、齿轮箱等工业设备。由于采用优化设计的滚子和套圈轮廓，这类轴承在运转平稳性与承载能力之间实现了较好平衡。
该型号轴承在常规工业环境中表现出较广的适用性，可满足中等转速工况的需求。选型时需结合具体设备的载荷条件、转速范围及工作温度等因素进行综合评估，同时建议配合适宜的润滑方案与安装维护措施，以发挥其潜在性能特点。
N
U
4
0
9
W
NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：尺寸系列：04系列（宽度正常，外径较大）
09：内径：45 mm
W：钢板冲压冠形保持架
NU：
圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：
尺寸系列：04系列（宽度正常，外径较大）
09：
内径：45 mm
W：
钢板冲压冠形保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NU409M |
| 车削铜窗式 | NU409ML | |
| 冲压钢 | NU409W | |
| 尼龙 | — | |

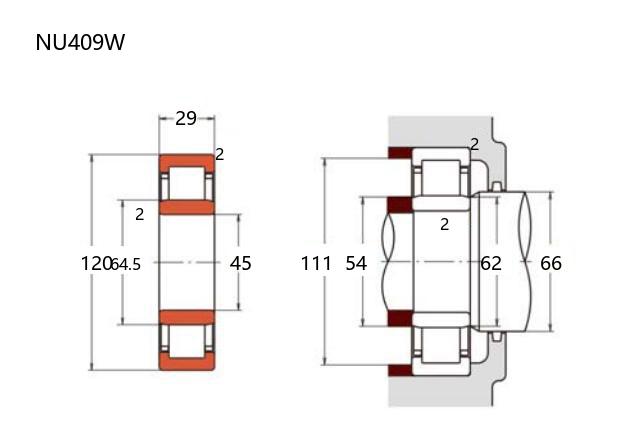

| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
120 |
| 厚度 | B |
29 |
| 高可实测 | r(min) | 2 |
| r1(min) | 2 | |
| Fw | 64.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 107 |
| 基本额定静载荷 | Cor | 102 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 6,300 |
| 机械转速 | — | |
| 脂润滑 | 4,300 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 54 |
| db(min) | 54 | |
| db(max) | 62 | |
| dc(min) | 66 | |
| dd(min) | 74 | |
| Da(max) | 111 | |
| ra(max) | 2 | |
| rb(max) | 2 | |
| 重量(kg) | 1.62 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| KOYO NU409轴承 圆柱滚子轴承-NU |
KOYO | 45 X 120 X 29 | 华南 | 日本 | 11 | 193.03 | ￥170.82 | |
| NSK NU409W轴承 圆柱滚子轴承 |
NSK | 45.00 X 120.00 X 29.00 | 华东 | 19 | 504.33 | ￥458.48 | ||
| NTN NU409轴承 圆柱滚子 |
NTN | 45 X 120 X 29 | 华南 | 13 | 264.58 | ￥218.66 | ||
| SKF NU 409轴承 NU型圆柱滚子轴承 |
SKF | 45 X 120 X 29 | 广州caloc | 6 | 1022.58 | ￥818.06 | ||
| NSK NU409W轴承 圆柱滚子轴承 |
NSK | 45.00 X 120.00 X 29.00 | 华东 | 日本 | 5 | 328.24 | ￥306.77 |
