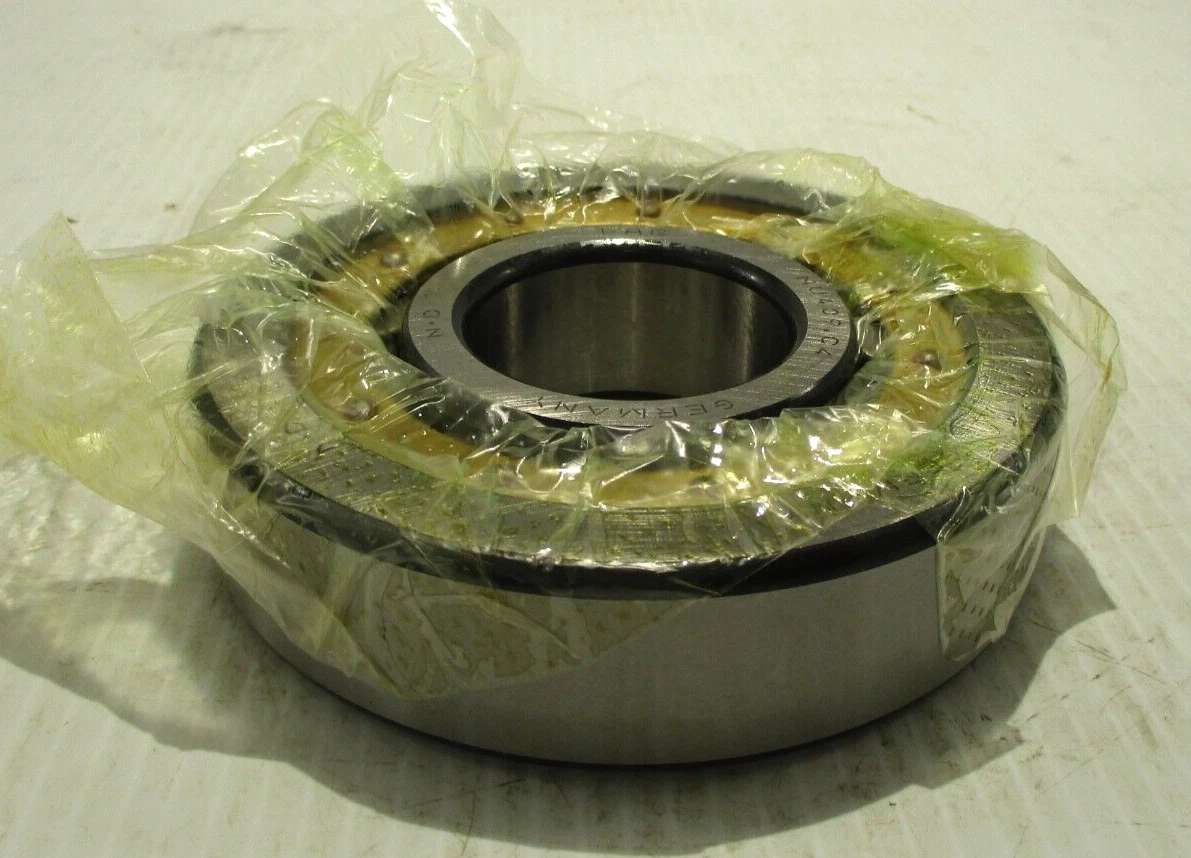

NU409M轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：120 mm，厚度：29 mm。
价格区间：￥67.13 - ￥2652.73【详情】
前缀列表：【NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【M：机加工黄铜窗式保持架】
NU409M是一种单列圆柱滚子轴承，属于NU型结构。该轴承的内圈无挡边设计，外圈两侧设有挡边，使其能够有效适应轴与壳体间的轴向相对位移，适用于浮动端应用场景。其主要尺寸为内径45毫米，外径120毫米，厚度29毫米。这些参数表明，该型号具有中等尺寸规格，可在有限的空间内提供较高的承载能力。
圆柱滚子轴承通常以高径向承载能力为特点，适用于承受较重的径向负荷。由于滚子与滚道之间呈线接触，这类轴承在同等尺寸下比球轴承具有更优的径向负荷性能。但需注意，它不适用于承受纯轴向负荷，在应用中需配合其他类型轴承以平衡轴向力。此外，该型号后缀“M”可能表示特定的材料或工艺处理，例如采用黄铜实体保持架，有助于提升高速运转的稳定性。
NU409M常见于工业领域的多种旋转设备中，如电机、传动装置和通用机械等。选型时需综合考虑负荷条件、转速范围及工作环境等因素，确保其与其他部件协调工作。使用前应参考具体技术资料，确认安装和维护要求，以保障系统运行的可靠性。
N
U
4
0
9
M
NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：尺寸系列：04系列（宽度正常，外径较大）
09：内径：45 mm
M：机加工黄铜窗式保持架
NU：
圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：
尺寸系列：04系列（宽度正常，外径较大）
09：
内径：45 mm
M：
机加工黄铜窗式保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NU409M |
| 车削铜窗式 | NU409ML | |
| 冲压钢 | NU409W | |
| 尼龙 | — | |
| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
120 |
| 厚度 | B |
29 |
| 高可实测 | r(min) | 2 |
| r1(min) | 2 | |
| Fw | 64.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 107 |
| 基本额定静载荷 | Cor | 102 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 6,300 |
| 机械转速 | — | |
| 脂润滑 | 4,300 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 54 |
| db(min) | 54 | |
| db(max) | 62 | |
| dc(min) | 66 | |
| dd(min) | 74 | |
| Da(max) | 111 | |
| ra(max) | 2 | |
| rb(max) | 2 | |
| 重量(kg) | 1.62 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB NU409EM轴承 NU型 |
HRB | 45.00 X 120.00 X 29.00 | 华东 | 哈尔滨 | 100 | 88.61 | ￥67.13 | |
| NSK NU409M轴承 圆柱滚子轴承 |
NSK | 45.00 X 120.00 X 29.00 | 华东 | 10 | 759.07 | ￥566.47 | ||
| FAG NU409-XL-M1-C3#E轴承 NU圆柱滚子轴承 |
FAG | 45 X 120 X 29 | 广州caloc | 原品牌制 | 34 | 486.28 | ￥415.62 | |
| FAG NU409E.M1.C4轴承 NU圆柱滚子轴承 |
FAG | 45 X 120 X 29 | 常州caloc | 德国 | 1 | 464.59 | ￥360.15 | |
| FAG NU409-E-M1轴承 NU圆柱滚子轴承 |
FAG | 45 X 120 X 29 | 常州caloc | 9 | 668.44 | ￥576.24 |
