NU2324EML轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：260 mm，厚度：86 mm。
价格区间：￥3734.66 - ￥11699.15【详情】
前缀列表：【NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【E：加强型设计】【M：机加工黄铜窗式保持架】【L：内圈或外圈引导（取决于轴承设计）】
NU2324EML属于单列圆柱滚子轴承中的NU型结构，其内圈直径为120毫米，外圈直径为260毫米，厚度为86毫米。此类轴承的设计特点是外圈两侧带有固定挡边，内圈无挡边结构，使得轴承能够适应轴与座孔之间的轴向位移，适用于存在热膨胀或安装误差的工况。
该型号轴承通常采用机制钢保持架，能够有效引导并分隔滚子，减少摩擦和磨损。圆柱滚子与滚道之间呈线接触，赋予轴承较高的径向负荷承载能力，适用于中高速运转场景。常见应用领域包括大型电机、矿山机械及工业传动设备，主要用于支撑传动轴或承受径向主导的复合载荷。
由于结构特性，NU型轴承不适用于承受纯轴向负荷，但能通过自由端位移补偿轴向伸缩。在安装时需注意保持轴与轴承座的同轴度，并确保润滑充分，以延长使用寿命。此类轴承的性能表现与具体工况、安装精度及维护条件密切相关，实际选用时应结合设备需求综合评估。
N
U
2
3
2
4
E
M
L
NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
2：宽度系列：宽型 2 系列，承载能力更高
3：直径系列：中型 3 系列，承载更高
24：内径：120 mm
E：加强型设计
M：机加工黄铜窗式保持架
L：内圈或外圈引导（取决于轴承设计）
NU：
圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
2：
宽度系列：宽型 2 系列，承载能力更高
3：
直径系列：中型 3 系列，承载更高
24：
内径：120 mm
E：
加强型设计
M：
机加工黄铜窗式保持架
L：
内圈或外圈引导（取决于轴承设计）
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NU2324EM |
| 车削铜窗式 | NU2324EML | |
| 冲压钢 | — | |
| 尼龙 | — | |

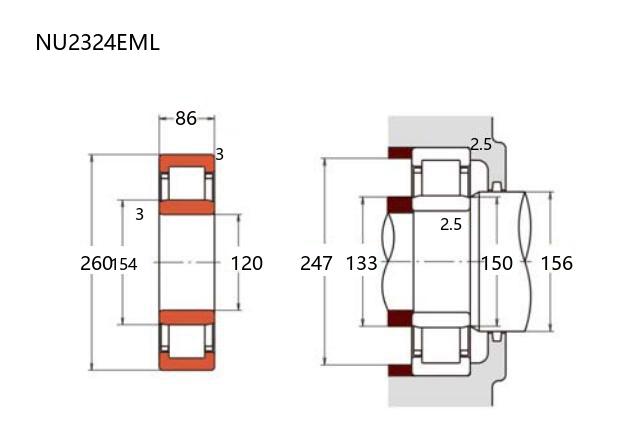

| 主要尺寸(mm) | ||
| 内径 | d |
120 |
| 外径 | D |
260 |
| 厚度 | B |
86 |
| 高可实测 | r(min) | 3 |
| r1(min) | 3 | |
| Fw | 154 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 795 |
| 基本额定静载荷 | Cor | 1030 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 2,600 |
| 机械转速 | 4300 | |
| 脂润滑 | 2,000 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 133 |
| db(min) | 133 | |
| db(max) | 150 | |
| dc(min) | 156 | |
| dd(min) | 171 | |
| Da(max) | 247 | |
| ra(max) | 2.5 | |
| rb(max) | 2.5 | |
| 重量(kg) | 25 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| FAG NU2324-E-XL-N1-MPAX-J30PC-C3#E轴承 NU圆柱滚子轴承 |
FAG | 120 X 260 X 86 | 无锡 | 42 | 4257.51 | ￥3734.66 | ||
| SKF NU 2324 ECML/C3轴承 NU型圆柱滚子轴承 |
SKF | 120 X 260 X 86 | 苏州 | 中国 | 27 | 6326.29 | ￥5453.7 | |
| FAG NU2324-E-XL-MPAX-J30P-C3轴承 NU圆柱滚子轴承 |
FAG | 120 X 260 X 86 | 常州caloc | 2 | 4872.83 | ￥3961.65 | ||
| FAG NU2324-E-XL-MCA-C3轴承 NU圆柱滚子轴承 |
FAG | 120 X 260 X 86 | 广州caloc | 6 | 5179.98 | ￥4504.33 | ||
| FAG NU2324-E-XL-MCA轴承 NU圆柱滚子轴承 |
FAG | 120 X 260 X 86 | 广州caloc | 1 | 11699.15 | ￥10173.17 |
