NU2309ET轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：100 mm，厚度：36 mm。
价格区间：￥174.93 - ￥528.8【详情】
前缀列表：【NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【E：加强型设计】【T：酚醛树脂保持架或聚酰胺树脂保持架】
NU2309ET属于单列圆柱滚子轴承中的NU型结构，其设计特点是外圈两侧带有固定挡边，内圈无挡边，允许轴相对于轴承座在一定范围内产生轴向位移，因此适用于承受径向载荷及轴的热膨胀补偿场景。该型号轴承的基本尺寸为内径45毫米、外径100毫米、厚度36毫米，尺寸设计兼顾承载能力与安装空间要求。
此类轴承采用强化滚子与滚道结构，具有较高的径向载荷承载能力，适用于中等转速工况。其中“E”表示加强型内部设计，提升了额定动载荷性能，“T”则表示采用树脂保持架，有助于在较高转速条件下维持稳定运转并减少摩擦。
在应用方面，NU2309ET常见于工业传动装置、中型电机、通用机械及传动轴等设备中，主要用于支撑径向负荷并适应轴的轴向伸缩。安装时需注意保证相邻结构能够实现轴向位移，并确保润滑充分以延长使用寿命。该类轴承在常规工业环境下表现稳定，选型时需结合具体负荷、转速及工况条件进行综合评估。
N
U
2
3
0
9
E
T
NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
2：宽度系列：宽型 2 系列，承载能力更高
3：直径系列：中型 3 系列，承载更高
09：内径：45 mm
E：加强型设计
T：酚醛树脂保持架或聚酰胺树脂保持架
NU：
圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
2：
宽度系列：宽型 2 系列，承载能力更高
3：
直径系列：中型 3 系列，承载更高
09：
内径：45 mm
E：
加强型设计
T：
酚醛树脂保持架或聚酰胺树脂保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NU2309EM |
| 车削铜窗式 | NU2309EML | |
| 冲压钢 | NU2309W | |
| 尼龙 | NU2309ET | |

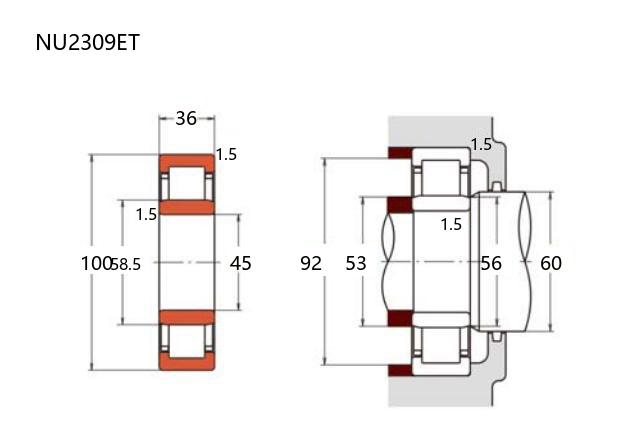

| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
100 |
| 厚度 | B |
36 |
| 高可实测 | r(min) | 1.5 |
| r1(min) | 1.5 | |
| Fw | 58.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 137 |
| 基本额定静载荷 | Cor | 153 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 7,100 |
| 机械转速 | 11000 | |
| 脂润滑 | 5,300 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 53 |
| db(min) | 53 | |
| db(max) | 56 | |
| dc(min) | 60 | |
| dd(min) | 66 | |
| Da(max) | 92 | |
| ra(max) | 1.5 | |
| rb(max) | 1.5 | |
| 重量(kg) | 1.28 | |
