NNU4936-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：180 mm，外径：250 mm，厚度：69 mm。
价格区间：￥2881.2 - ￥5973.19【详情】
NNU4936-S-K-M-SP是一款采用NNU结构设计的超高精密圆柱滚子轴承，其主要尺寸为内径180毫米、外径250毫米，厚度为69毫米。该结构采用双列滚子与实体黄铜保持架的组合设计，能够有效承受较大的径向负荷和一定的双向轴向力，同时具备控制轴与轴承座之间相对位移的能力。
通过优化的内部几何轮廓与高精度制造工艺，该轴承在运转过程中表现出较低的振动与噪声水平，适用于对旋转精度和运行平稳性具有较高要求的工业场景。其内部游隙经过特殊调整，可适应不同工况下的热膨胀效应，有助于维持系统的长期稳定运行。
此类轴承常见于中型机床主轴、精密齿轮箱或工业传动装置中，能够在中等转速条件下提供可靠的支承性能。选型时需注意配合面的加工精度与润滑条件的匹配，以充分发挥其技术特性。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4936-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4936-S-K-M-SP |

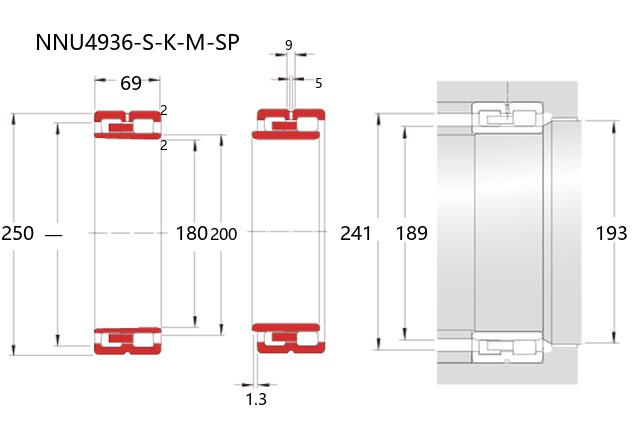

| 主要尺寸(mm) | ||
| 内径 | d | 180 |
| 外径 | D | 250 |
| 宽度 | B | 69 |
| r(min) | 2 | |
| Fw(Ref.) | 200 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 550 |
| 基本额定静载荷 | Cor | 1020 |
| 限制速度(rpm) | ||
| 脂润滑 | 3500 | |
| 油润滑 | 4200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 189 | |
| d1a(min) | 193 | |
| Da(max) | 241 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 75 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 40 |
| 润滑孔尺寸(mm) | ||
| dh | 5 | |
| w | 9 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 9.55 | |
