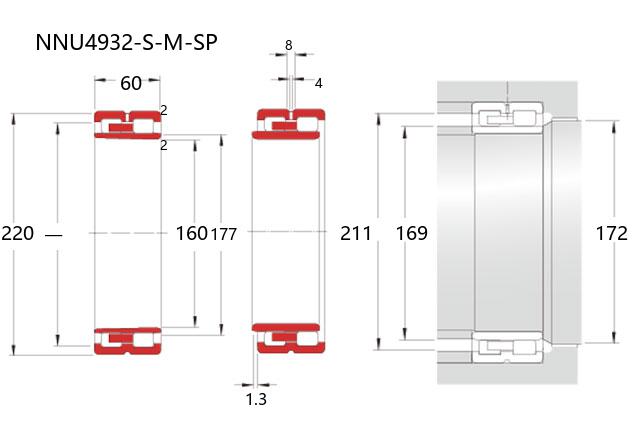

NNU4932-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：160 mm，外径：220 mm，厚度：60 mm。
价格区间：￥5542.18 - ￥6428.93【详情】
NNU4932-S-M-SP属于超高精密圆柱滚子轴承中的NNU型结构。该类型轴承采用分离式设计，内外圈可独立安装，并带有实体窗式黄铜保持架，适用于高精度旋转场合。其内径为160毫米，外径220毫米，厚度60毫米，尺寸设计兼顾负载能力与空间限制。
此类轴承具备双向轴向载荷承载特性，同时可补偿轴与壳体间的轴向位移。通过优化滚子与滚道轮廓的配合，有效降低应力集中，减少运转时的振动和噪声。在高速工况下，保持架结构有助于维持滚子组稳定性，延长润滑周期。
NNU型轴承适用于机床主轴、工业齿轮箱及精密测试设备等场景，尤其在对旋转精度和刚性要求较高的传动系统中发挥作用。选型时需综合考虑预紧力配置、润滑条件及安装配合精度，以确保系统性能与设计寿命相匹配。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4932-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4932-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 160 |
| 外径 | D | 220 |
| 宽度 | B | 60 |
| r(min) | 2 | |
| Fw(Ref.) | 177 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 420 |
| 基本额定静载荷 | Cor | 760 |
| 限制速度(rpm) | ||
| 脂润滑 | 4000 | |
| 油润滑 | 4800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 169 | |
| d1a(min) | 172 | |
| Da(max) | 211 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 65 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 6.18 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN NNU4932C1NAP4轴承 精密圆柱滚子 |
NTN | 160 X 220 X 60 | 华南 | 日本 | 6 | 6428.93 | ￥5542.18 | |
