NNU4032-S-M-SP属于超高精密圆柱滚子轴承中的NNU型结构。其设计采用双列精密滚子与可分离式套圈组合，能够在安装和维护过程中实现便捷的拆分与调整。该型号基本尺寸为内径160毫米、外径240毫米、厚度80毫米，适用于对刚性与旋转精度要求较高的中型机械结构。
此类轴承通过优化滚道轮廓与滚子修形技术，有效降低高速运转时的边缘应力集中，并减少摩擦温升。其S-M-SP后缀标识代表该产品经过特殊选材与分级淬火处理，具备优异的尺寸稳定性与耐磨性能，同时保持架设计进一步控制了滚子的动态偏移量。在应用中，它常被用于精密机床主轴、工业齿轮箱支撑或测试设备转台等工况，能够承受中高程度的径向负荷与瞬时冲击，并适应一定范围的轴向位移补偿。
需要注意的是，实际使用寿命受安装对中度、润滑条件及工作环境等多重因素影响，需结合具体工况进行综合评估与维护。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4032-S-M-SP |
| 双列NNU型 | 锥孔型 | — |

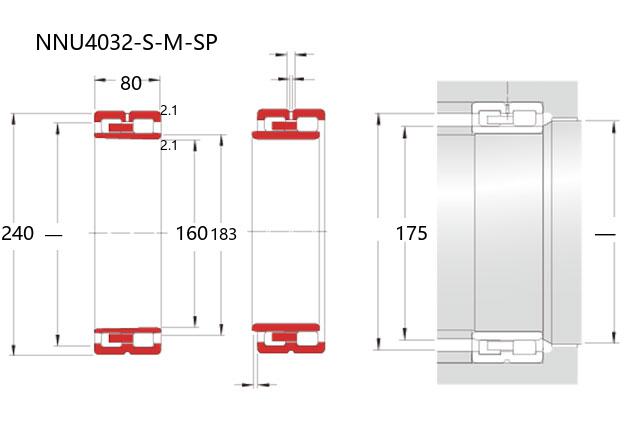

| 主要尺寸(mm) | ||
| 内径 | d | 160 |
| 外径 | D | 240 |
| 宽度 | B | 80 |
| r(min) | 2.1 | |
| Fw(Ref.) | 183 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 510 |
| 基本额定静载荷 | Cor | 985 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 175 | |
| d1a(min) | — | |
| Da(max) | ||
| Da(min) | 224 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 12.7 | |
