NNU3126-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：130 mm，外径：210 mm，厚度：64 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【-S：外圈带油孔】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NNU3126-S-M-SP属于超高精密圆柱滚子轴承系列，采用NNU型设计结构。该型号具备内径130毫米、外径210毫米以及厚度64毫米的基本尺寸规格。此类结构通过分离式设计实现内外圈的可拆卸特性，便于安装维护与间隙调整。
作为精密级圆柱滚子轴承，该型号采用高精度滚子与滚道匹配，有效控制径向游隙，在承载工况下仍能保持稳定的旋转精度。其双列滚子对称排列的设计提升了径向载荷承受能力，特别适用于存在较大径向负荷的工况环境。
该轴承常见于工业传动系统、精密机床主轴等设备，在要求高刚性、低振动的中高速运转场景中表现良好。制造过程中采用特殊热处理工艺和超精加工技术，确保尺寸稳定性与长期运行可靠性。选型时需结合具体应用场景的载荷分布、转速范围及安装条件进行综合考量。
N
N
U
3
1
2
6
-
S
-
M
-
S
P
NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
3：宽度系列：特宽 3 系列，大宽度，适用于重载应用
1：直径系列：轻型 1 系列
26：内径：130 mm
-S：外圈带油孔
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NNU：
双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
3：
宽度系列：特宽 3 系列，大宽度，适用于重载应用
1：
直径系列：轻型 1 系列
26：
内径：130 mm
-S：
外圈带油孔
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

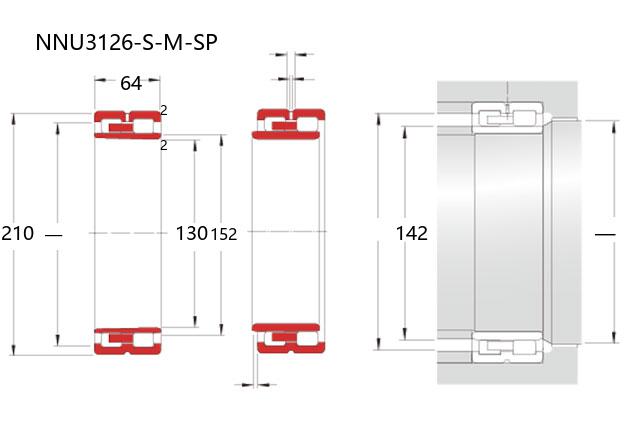

| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU3126-S-M-SP |
| 锥孔型 | — | |
| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 210 |
| 宽度 | B | 64 |
| 高可实测 | r(min) | 2 |
| Fw(Ref.) | 152 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 360 |
| 基本额定静载荷 | Cor | 580 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | |
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 142 |
| d1a(min) | — | |
| Da(max) | ||
| Da(min) | 196 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| CC9(max) | ||
| CC0(min) | ||
| CC0(max) | ||
| CC1(min) | ||
| CC1(max) | ||
| 直孔型 | CC1(min) | |
| CC1(max) | ||
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | |
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 8.49 | |
