NNU3026-S-K-M-SP轴承属于超高精密圆柱滚子轴承中的NNU型结构，其设计适用于高精度及高刚性要求的应用场景。该型号内径为130毫米，外径200毫米，厚度52毫米，具备双向轴向承载能力和优异的径向刚性。通过优化的滚子与滚道几何设计，该轴承在高速运转条件下仍能保持稳定的旋转精度和低振动特性。
该轴承采用分离式结构，便于安装与维护，同时允许在轴与轴承座之间实现灵活的配合调整。其材料与热处理工艺增强了耐磨性与疲劳寿命，适用于机床主轴、精密传动系统及工业机器人等对运动控制要求较高的领域。由于采用特殊预紧与游隙配置，该型号能有效抑制工作温升并减少噪音，在连续运转工况下保持性能一致性。
在实际应用中需注意配合公差与润滑条件的匹配，以充分发挥其性能潜力。该型号的设计兼顾了精度保持能力与负载效率，为复杂工况下的长期稳定运行提供了可靠支持。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU3026-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU3026-S-K-M-SP |

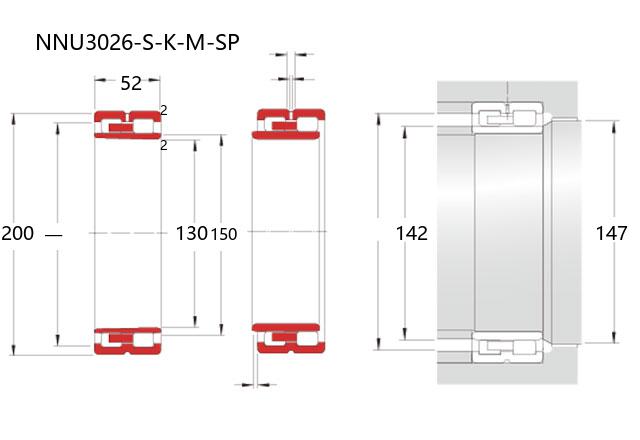

| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 200 |
| 宽度 | B | 52 |
| r(min) | 2 | |
| Fw(Ref.) | 150 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 284 |
| 基本额定静载荷 | Cor | 475 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 142 | |
| d1a(min) | 147 | |
| Da(max) | ||
| Da(min) | 187 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 5.92 | |
