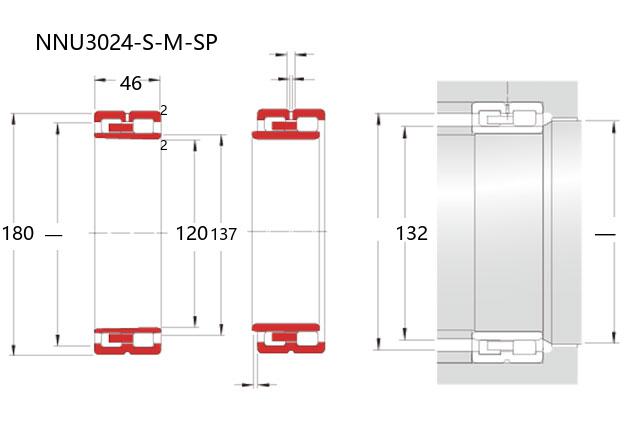

NNU3024-S-M-SP属于超高精密圆柱滚子轴承中的NNU型结构。该型号轴承内径为120毫米，外径180毫米，厚度46毫米，其尺寸设计适用于中大型精密机械的安装需求。
作为双列圆柱滚子轴承，NNU型结构通过保持架优化滚子引导方式，具备较高的径向刚度和运转精度。该型号采用的SP级精度标准，能够有效控制旋转过程中的径向跳动，适用于中等转速工况。其内外圈可分离的设计简化了安装与维护流程，同时允许轴与壳体之间实现微量轴向位移调整。
此类轴承通常应用于精密机床主轴、工业电机或测试设备等场景，通过对材料与热处理工艺的专项优化，在长期连续运转条件下仍可维持稳定的精度表现。选型时需结合具体负载条件与润滑方案进行综合评估，以确保发挥最佳性能。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU3024-S-M-SP |
| 双列NNU型 | 锥孔型 | — |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 宽度 | B | 46 |
| r(min) | 2 | |
| Fw(Ref.) | 137 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 239 |
| 基本额定静载荷 | Cor | 405 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 132 | |
| d1a(min) | — | |
| Da(max) | ||
| Da(min) | 167 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 4.07 | |
