NN4996-S-K-M-SP属于超高精密轴承中的NN型圆柱滚子轴承系列。该轴承内径为480毫米，外径达650毫米，厚度为170毫米，适用于高负载工况下的径向支撑。其结构采用双列精密滚子设计，配合实体黄铜保持架，能够有效控制径向跳动并提升运转稳定性。
此类轴承通常应用于重型机械装备中需要高刚性与精确导向的部件，例如大型机床主轴、风电齿轮箱或工业传动装置。通过特殊的热处理工艺与超精加工技术，轴承滚道与滚动体的几何精度得到优化，降低了高速运转时的振动噪声。
在安装过程中需注意配合表面的清洁度与公差控制，适当的预紧力可进一步发挥其抗偏载能力。此外，轴承的密封结构能防止污染物侵入，延长在恶劣环境下的使用寿命。该型号通过材料与工艺的协同优化，在保证精度维持性的同时兼顾了工况适应性。

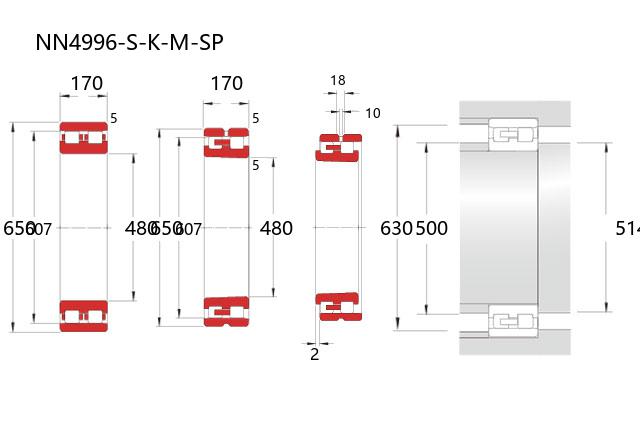

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4996-S-M-SP |
| 双列NN型 | 锥孔型 | NN4996-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 480 |
| 外径 | D | 650 |
| 宽度 | B | 170 |
| r(min) | 5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 607 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2690 |
| 基本额定静载荷 | Cor | 7000 |
| 限制速度(rpm) | ||
| 脂润滑 | 1000 | |
| 油润滑 | 1300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2 |
| 安装尺寸(mm) | ||
| da(min) | 500 | |
| d1a(min) | 514 | |
| Da(max) | 630 | |
| Da(min) | 610 | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 45 |
| 锥孔型 | CC9(max) | 95 |
| 锥孔型 | CC0(min) | 70 |
| 锥孔型 | CC0(max) | 120 |
| 锥孔型 | CC1(min) | 95 |
| 锥孔型 | CC1(max) | 190 |
| 直孔型 | CC1(min) | 25 |
| 直孔型 | CC1(max) | 95 |
| 润滑孔尺寸(mm) | ||
| dh | 10 | |
| w | 18 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 151 | |
