NN4956-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：280 mm，外径：380 mm，厚度：100 mm。
价格区间：￥17158.58 - ￥25498.02【详情】
前缀列表：【NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离】后缀列表：【-S：外圈带油孔】【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NN4956-S-K-M-SP是一款NN型超高精密圆柱滚子轴承，内径为280毫米，外径380毫米，厚度100毫米。该结构采用双列滚子设计，能够有效承受较大的径向载荷，同时对轴的偏转和不对中情况具有一定适应能力。
此类轴承通常选用高品质钢材，并经过特殊热处理工艺，以提升材料的稳定性和耐久性。其内外圈可分离的设计便于安装与维护，适用于高精度旋转场景。在加工过程中，关键尺寸和形位公差得到严格控制，以确保运转时的平稳性。
该型号轴承多用于机床主轴、精密分度装置等对旋转精度要求较高的领域。在适当润滑与良好工况条件下，能够支持设备实现稳定可靠的运转表现。选型时需结合具体负载条件、转速范围及安装环境进行综合评估。
N
N
4
9
5
6
-
S
-
K
-
M
-
S
P
NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
4：宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：直径系列：超轻 9 系列
56：内径：280 mm
-S：外圈带油孔
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NN：
双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
4：
宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：
直径系列：超轻 9 系列
56：
内径：280 mm
-S：
外圈带油孔
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4956-S-M-SP |
| 锥孔型 | NN4956-S-K-M-SP | |

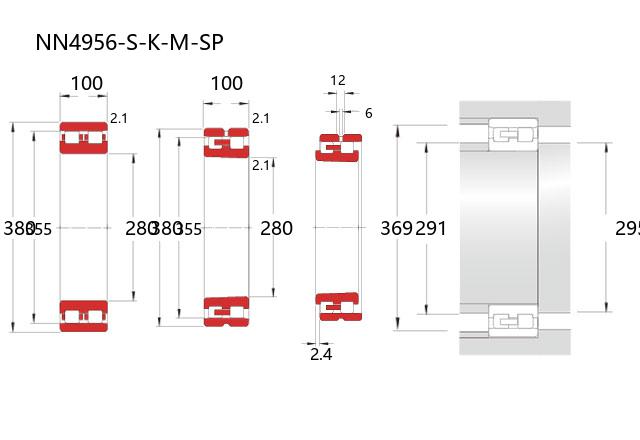

| 主要尺寸(mm) | ||
| 内径 | d | 280 |
| 外径 | D | 380 |
| 宽度 | B | 100 |
| 高可实测 | r(min) | 2.1 |
| Fw(Ref.) | — | |
| Ew(Ref.) | 355 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 960 |
| 基本额定静载荷 | Cor | 2230 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 2000 |
| 油润滑 | 2500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.4 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 291 |
| d1a(min) | 295 | |
| Da(max) | 369 | |
| Da(min) | 358 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 25 |
| CC9(max) | 55 | |
| CC0(min) | 40 | |
| CC0(max) | 70 | |
| CC1(min) | 55 | |
| CC1(max) | 110 | |
| 直孔型 | CC1(min) | 20 |
| CC1(max) | 55 | |
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | 6 |
| w | 12 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 30.1 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN4956K轴承 精密圆柱滚子轴承 |
NSK | 280.00 X 380.00 X 100.00 | 华东 | 日本 | 1 | 22306.15 | ￥17158.58 | |
| FAG NN4956-S-K-M-SP轴承 精密圆柱滚子轴承 |
FAG | 280 X 380 X 100 | 华东 | 3 | 25498.02 | ￥21608.49 | ||
| NSK NN4956K轴承 精密圆柱滚子轴承 |
NSK | 280.00 X 380.00 X 100.00 | 华东 | 日本 | 2 | 19430.8 | ￥18159.63 |
