NN4952-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。该型号轴承内径为260毫米，外径360毫米，厚度100毫米，尺寸设计兼顾承载能力与结构紧凑性。其内外圈均带挡边，滚子由保持架精确引导，能够有效控制径向游隙，适用于高旋转精度工况。
这类轴承常应用于机床主轴、精密回转台等设备，其双列滚子布局提升了径向刚性和负载分布均匀性。后缀标识中的-S-M-SP代表特殊精度等级与优化技术配置，包括材料热处理工艺和尺寸稳定性控制，确保在高速运转条件下维持平稳性能。
通过针对性设计，该型号在抑制振动和温升方面具有较好表现，同时能适应一定程度的结构挠曲。选型时需结合具体负载工况与安装条件，综合评估其与配套零件的匹配性。此类轴承的制造工艺侧重于微观几何精度控制，以满足精密传动系统的长期运行需求。

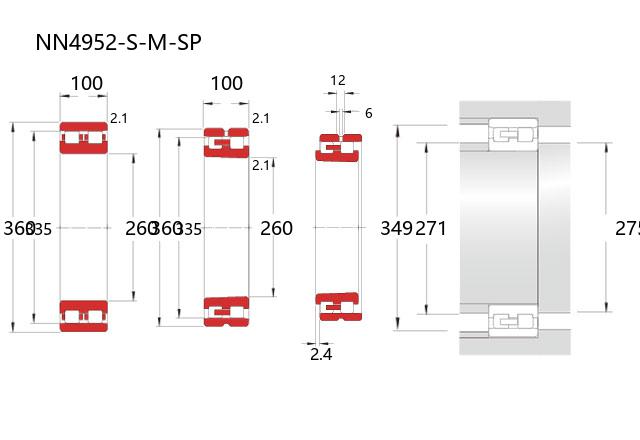

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4952-S-M-SP |
| 双列NN型 | 锥孔型 | NN4952-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 260 |
| 外径 | D | 360 |
| 宽度 | B | 100 |
| r(min) | 2.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 335 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1070 |
| 基本额定静载荷 | Cor | 2100 |
| 限制速度(rpm) | ||
| 脂润滑 | 2100 | |
| 油润滑 | 2600 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.4 |
| 安装尺寸(mm) | ||
| da(min) | 271 | |
| d1a(min) | 275 | |
| Da(max) | 349 | |
| Da(min) | 338 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 25 |
| 锥孔型 | CC9(max) | 55 |
| 锥孔型 | CC0(min) | 40 |
| 锥孔型 | CC0(max) | 70 |
| 锥孔型 | CC1(min) | 55 |
| 锥孔型 | CC1(max) | 110 |
| 直孔型 | CC1(min) | 20 |
| 直孔型 | CC1(max) | 55 |
| 润滑孔尺寸(mm) | ||
| dh | 6 | |
| w | 12 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 28.4 | |
